Kolom verwijderen uit een constructie

Voor onze opdrachtgever hebben wij een  kolom verwijderd. De doorgang was namelijk te smal en is door het verwijderen van de kolom verbreedt van 5 naar 10 meter.

Constructie aanpassen om kolom te verwijderen

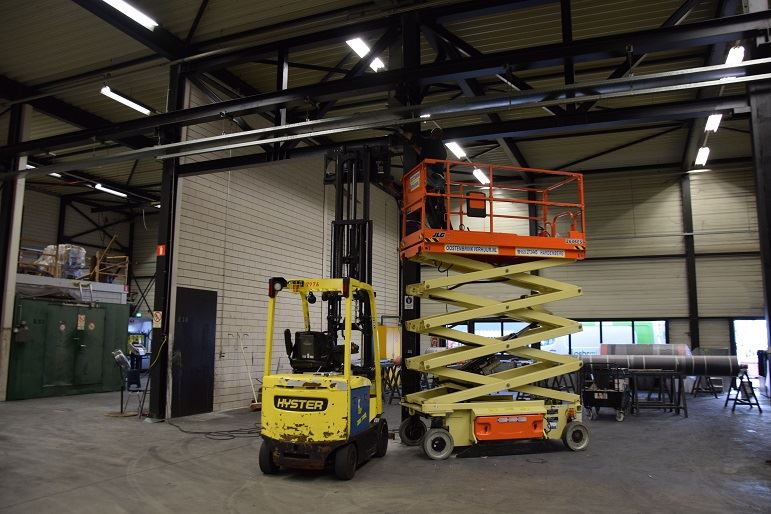

Kolom die verwijderd moet worden

Uiteraard kan een kolom niet weggehaald worden zonder de constructie aan te passen. Dit zou namelijk tot gevolg kunnen hebben dat de constructie vervormd of zelfs volledig instort.

Er moet een statische berekening uitgevoerd worden om te bepalen welke aanpassing  nodig is.

Voordat de kolom verwijderd wordt moet er dus heel wat voorwerk verricht worden.

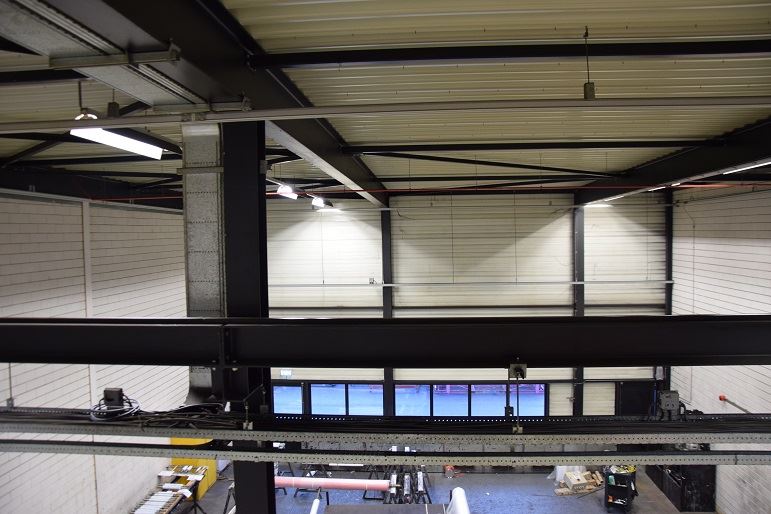

Bestaande situatie

Oude situatie

Ter plaatse wordt de bestaande situatie in kaart gebracht. Er moet rekening gehouden worden met de wensen van de klant.

Bij onze opdrachtgever was het van belang dat de kabelgoten moesten blijven zitten. Er is een kraanbaan aanwezig.

Hier moet ook rekening mee gehouden worden omdat er wanneer de kraan langs loopt er hoge krachten vrij komen op de constructie.

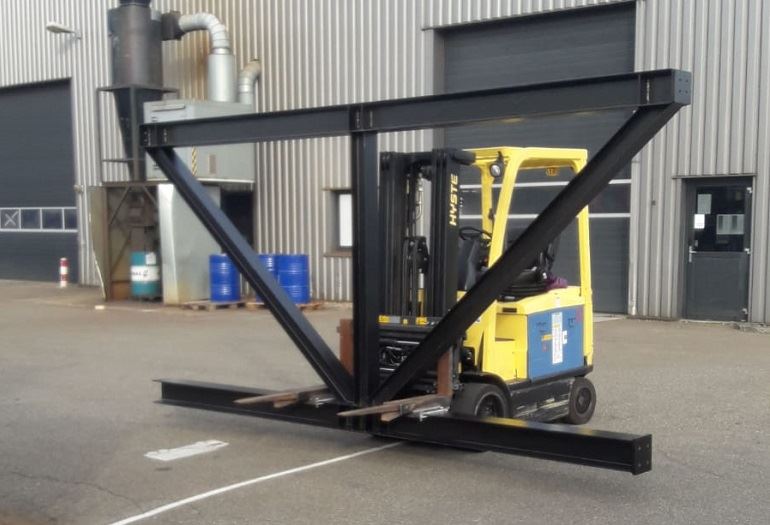

Vakwerkspant

Vakwerkspant

Voordat je de kolom kunt verwijderen is er in de werkplaats een  vakwerkspant samengesteld.

Een vakwerkspant is een samenstel van horizontale en schuinlopende ribben. Driehoeken maken de constructie star.

Een vakwerkspant zorgt ervoor dat je een grotere overspanning kunt halen.

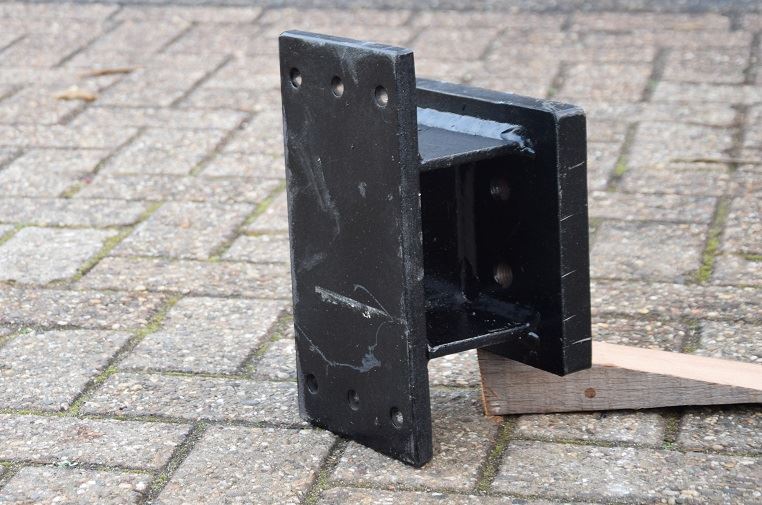

Consoles

Console

Onze monteurs monteren consoles.

Aan deze consoles worden de vakwerkspanten gemonteerd.

Als je deze consoles namelijk niet monteert is er geen mogelijkheid om het vakwerkspant tussen de kolommen te monteren.



Op locatie

Locatie werkzaamheden

Op locatie wordt zoveel mogelijk met bout-moer verbindingen gewerkt. Dit om het overlast van lassen te voorkomen.

Bij deze opdrachtgever moesten de brand- en rookmelders tijdens de laswerkzaamheden uitgezet worden om te voorkomen dat het alarm zou afgaan.

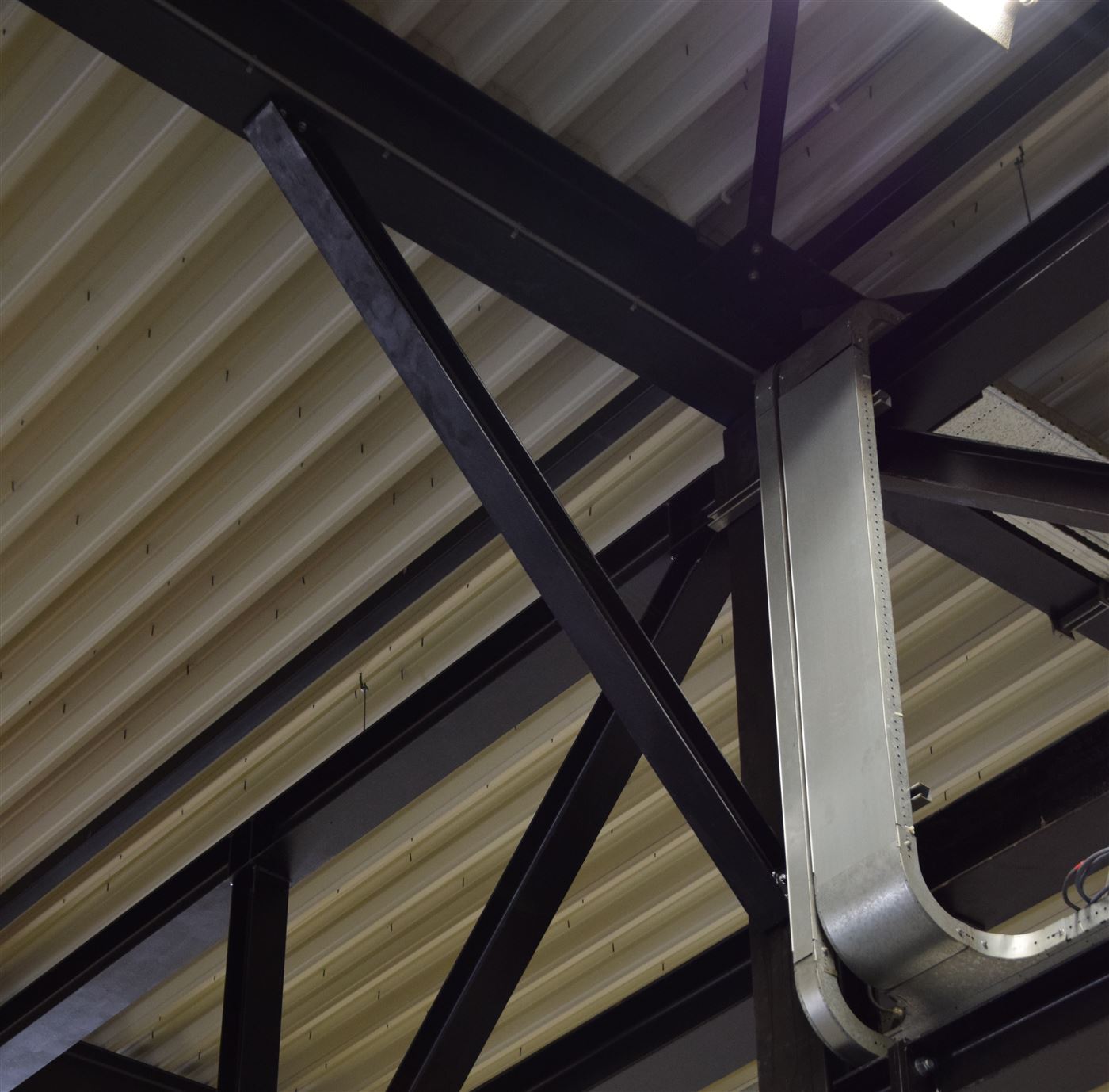

Schoren

Schoor

Waar de kolom wordt weggehaald worden schoren gemonteerd om de constructie zijdelings star te maken.

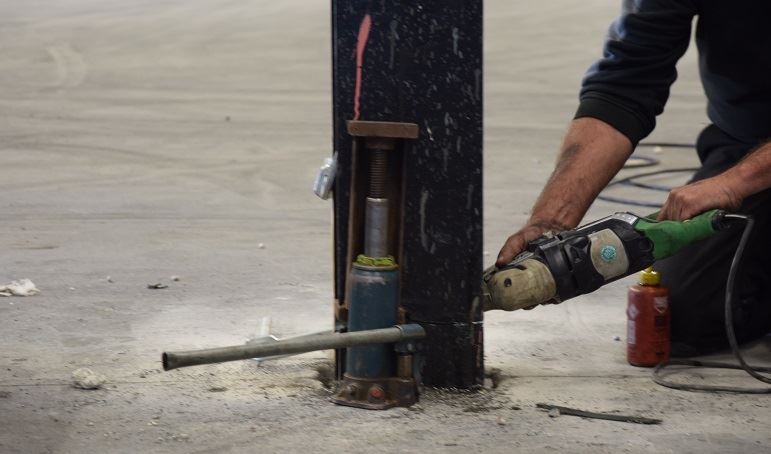

Verwijderen kolom

Moment dat de kolom wordt verwijderd

Dan is daar het moment dat de kolom daadwerkelijk wordt weggehaald.

Eerst wordt de onderkant doorgezaagd, hierbij wordt gebruik gemaakt van een krik om er voor te zorgen dat de zaagsnede niet wordt dichtgeknepen door het gewicht van de constructie.

De kolom wordt op drie kwart hoog vastgemaakt zodat deze niet zodra hij boven en onder is doorgezaagd gaat kantelen.



Constructie veranderen

Afbeelding

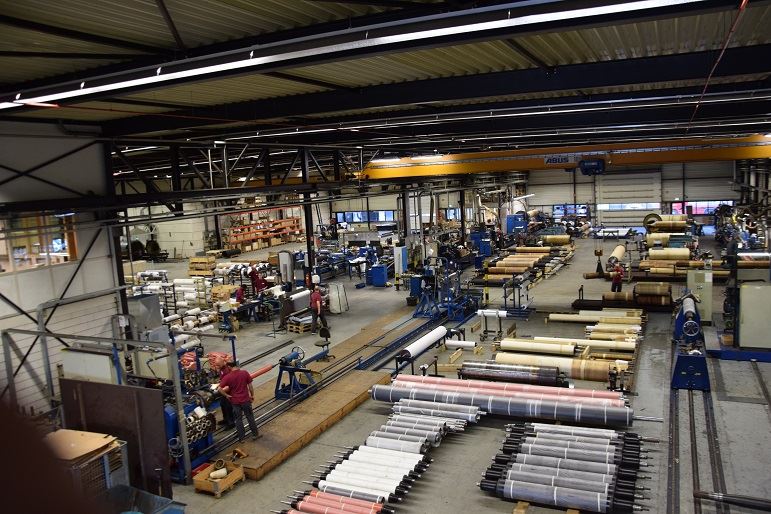

Wilt u iets aan een constructie veranderen? Houd er dan rekening mee dat hier meestal hoge eisen aan zijn. Voor advies mag u uiteraard contact met ons opnemen.
