Uitbreiding werkplaats

Bij wij zijn bezig met de montage van de constructie ten behoeve van de uitbreiding van onze werkplaats. De foto's van deze bouw vindt u op deze pagina.

Begin vindt u onderaan de pagina.

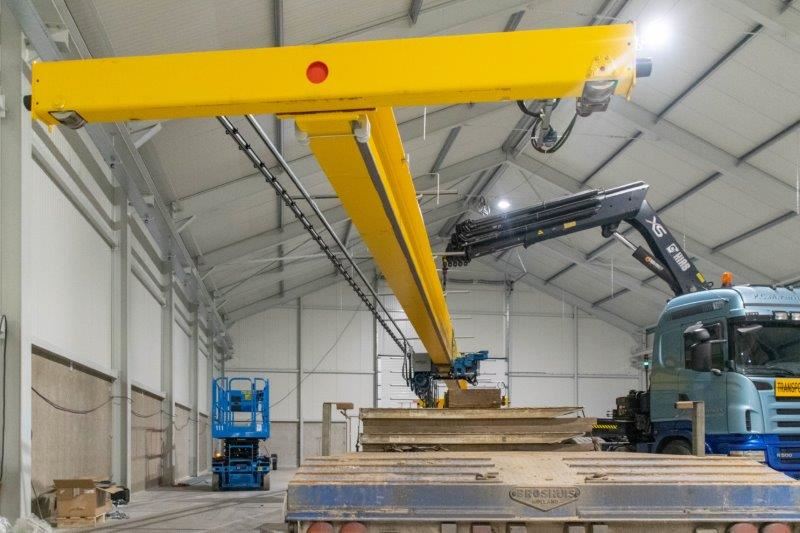

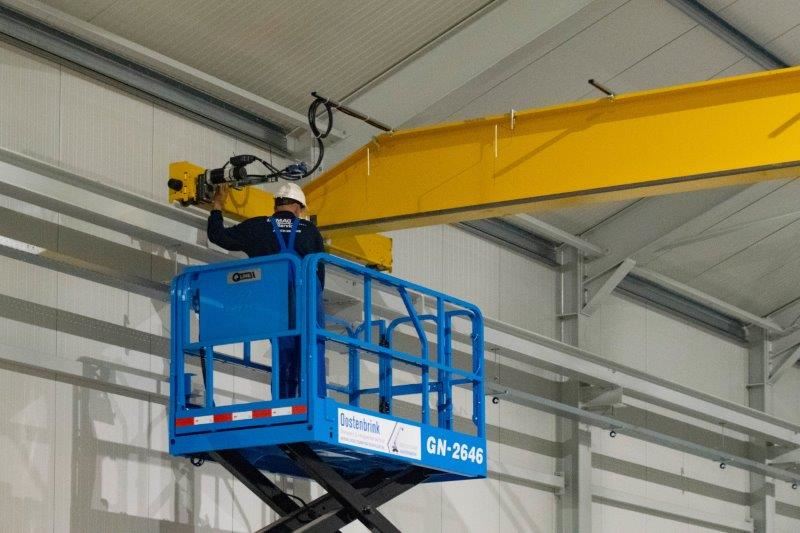

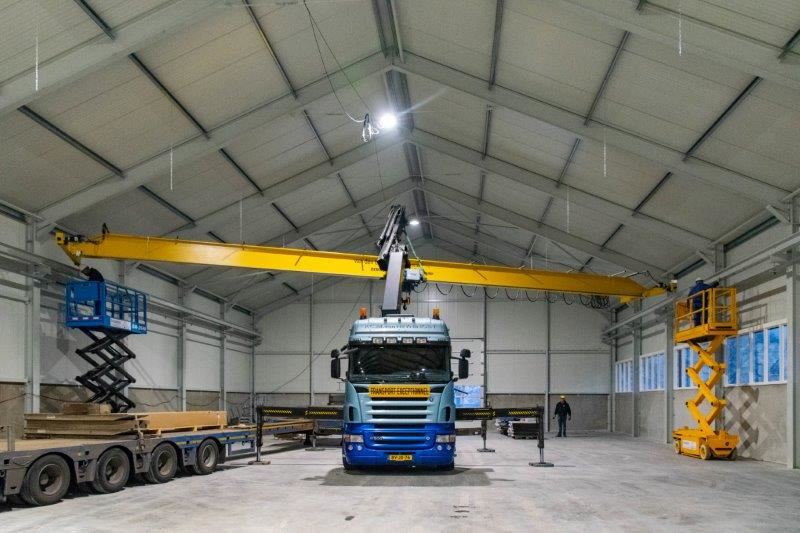

montage kraan

montage kraan

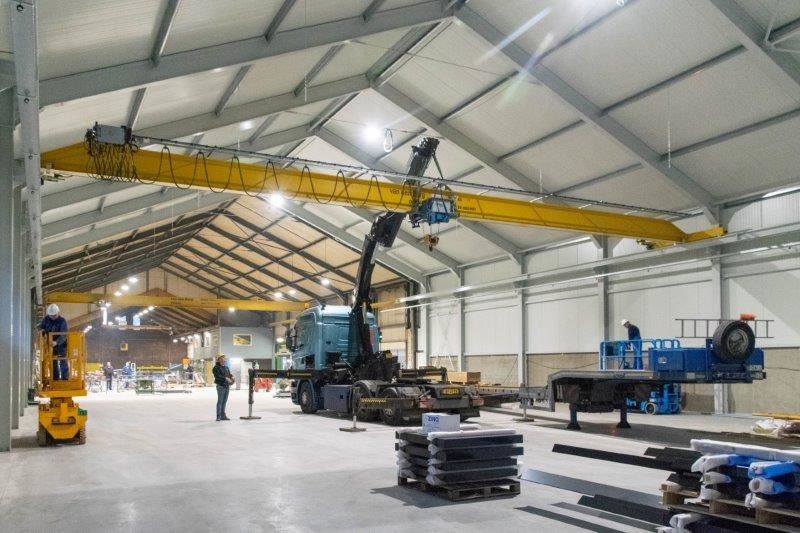

monteren van de kraan in werkplaats

kraan monteren

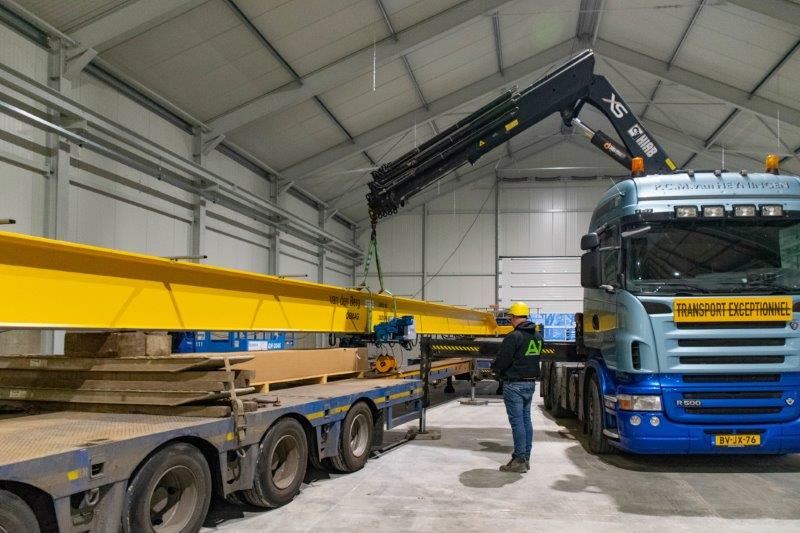

kraan plaatsen

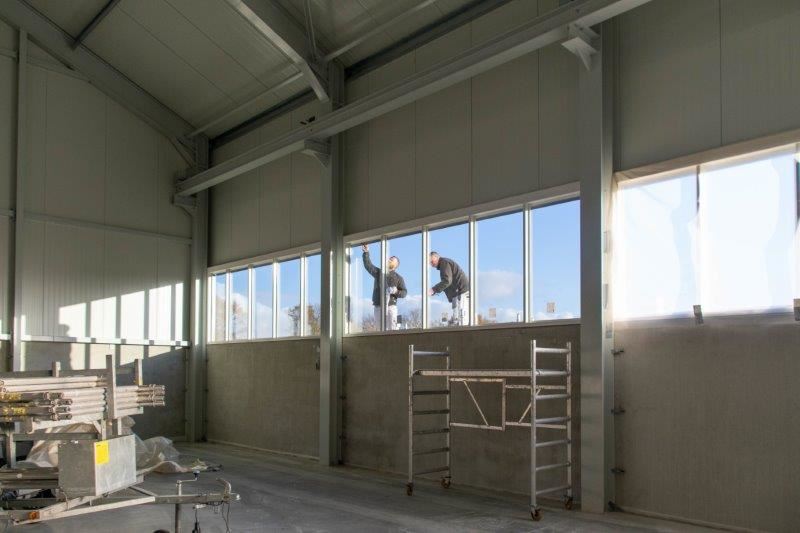

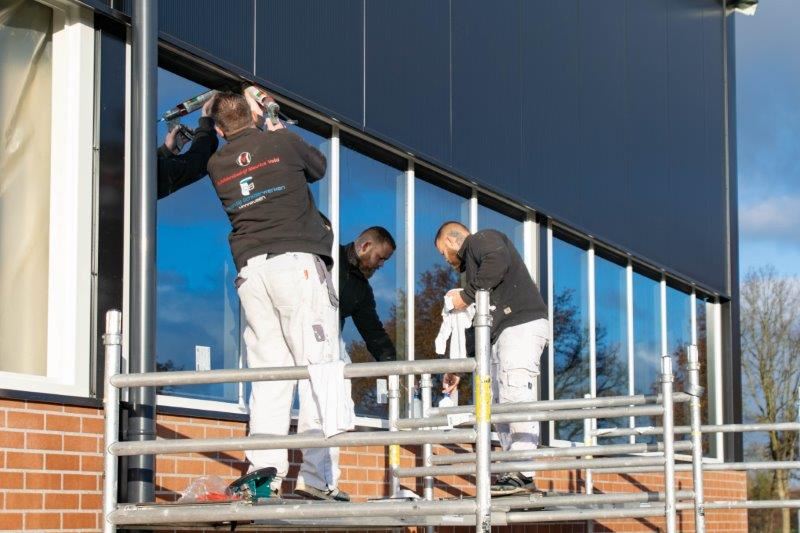

plaatsen ramen

plaatsen ramen

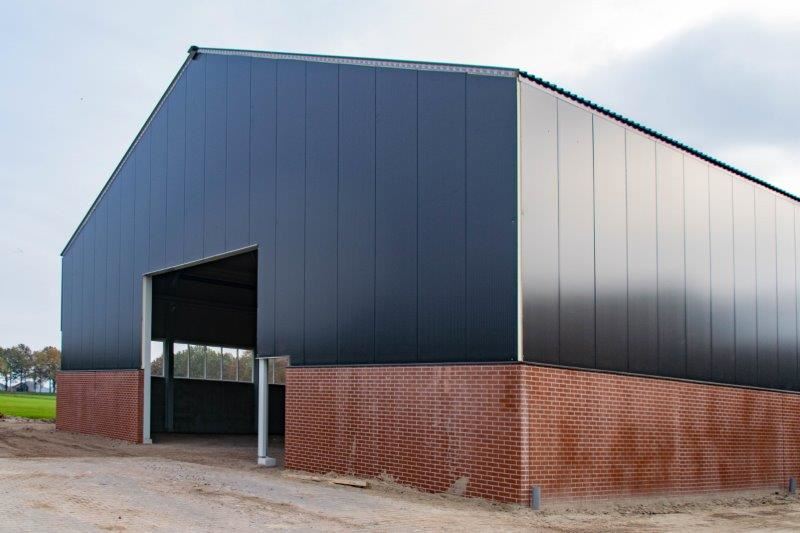

uitbreiding werkplaats

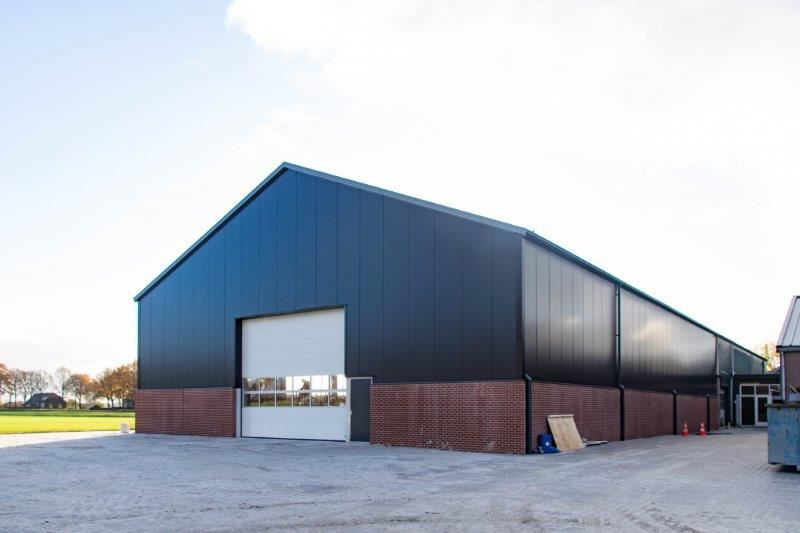

overheaddeur

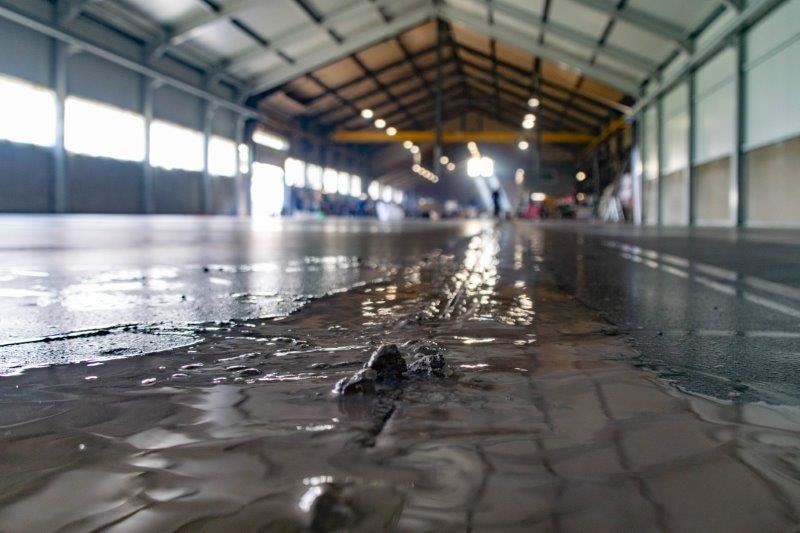

dilataties betonvloer

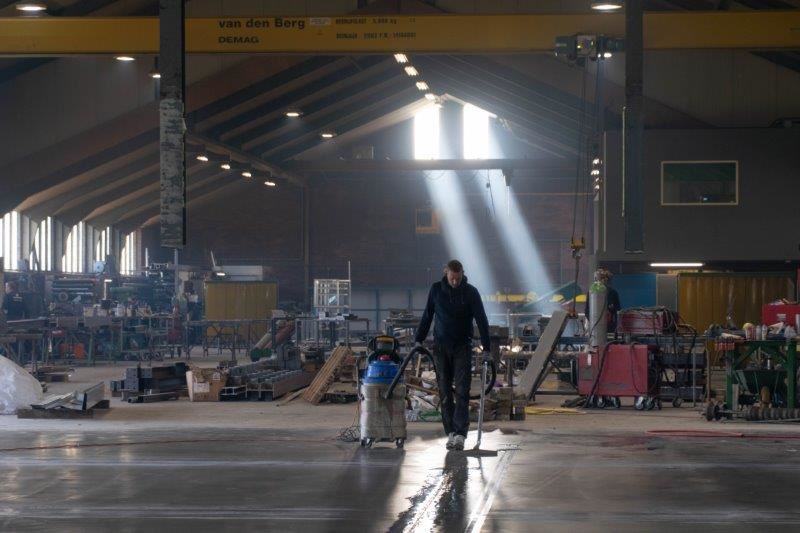

beton dilataties

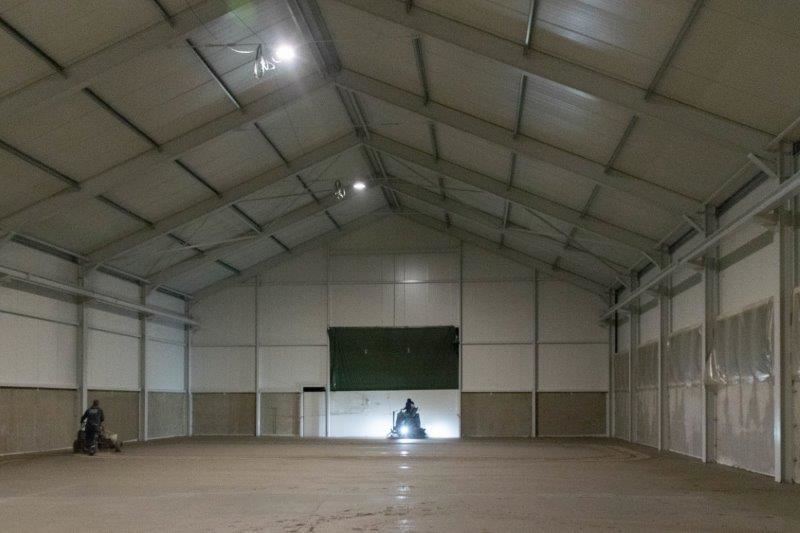

vlinderen

uitbreiding werkplaats

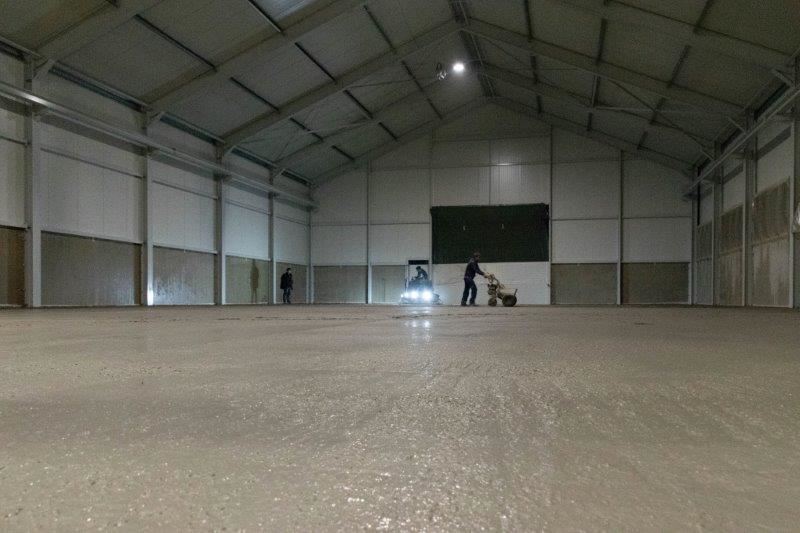

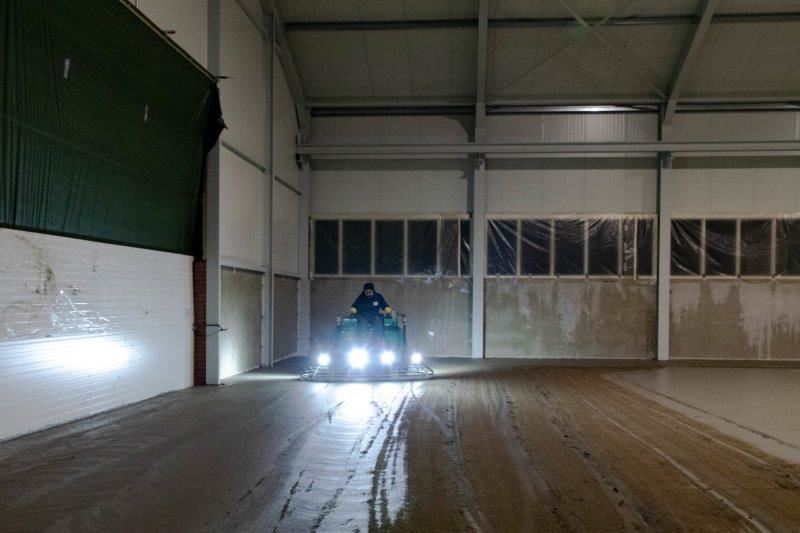

beton glad maken

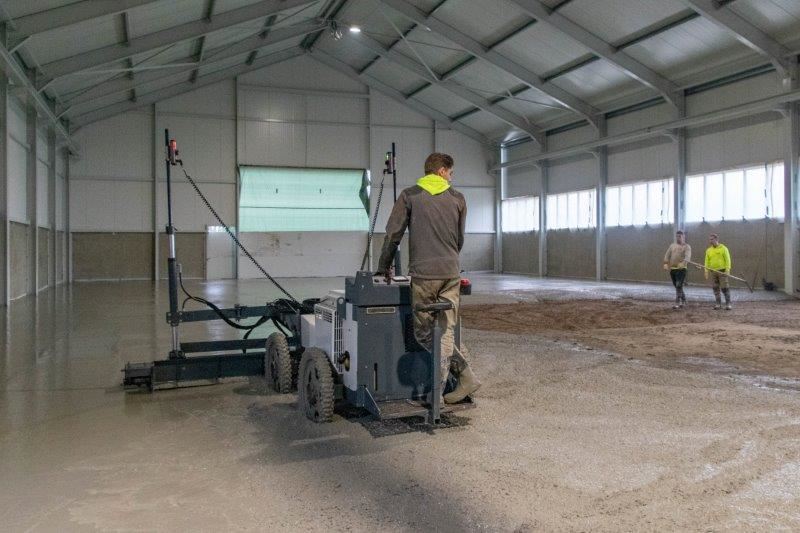

egaal beton

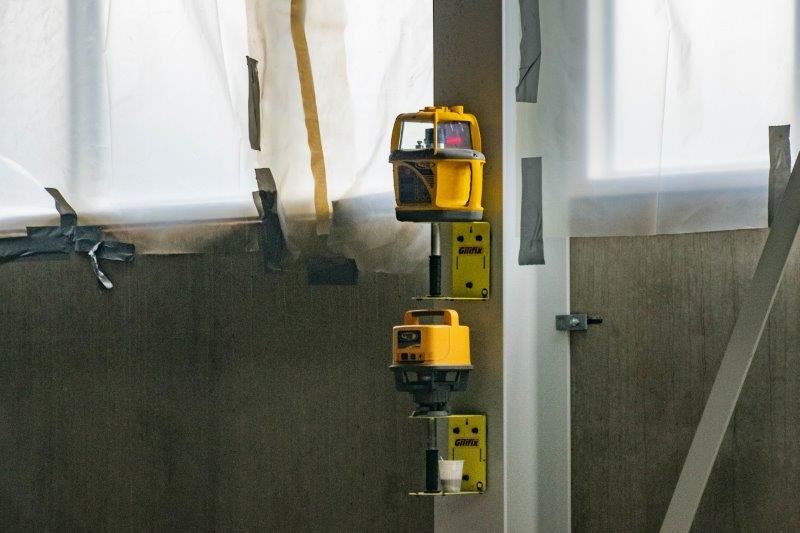

hoogte stellen

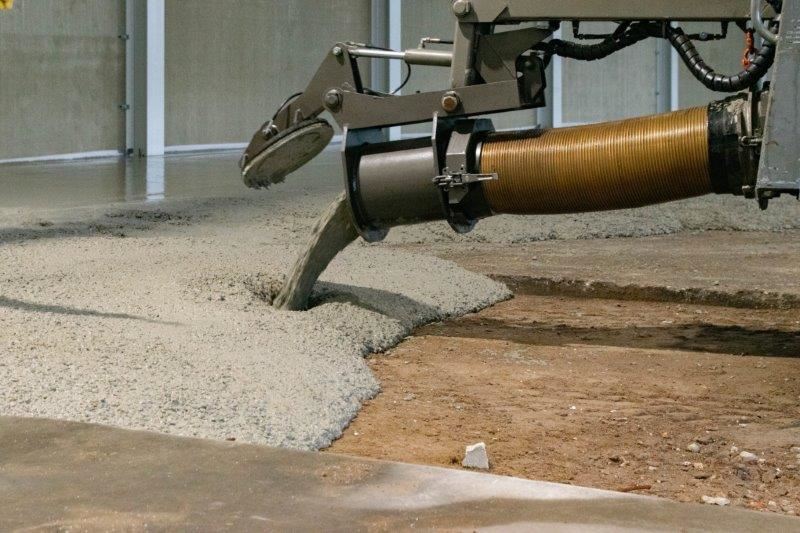

betonvloer

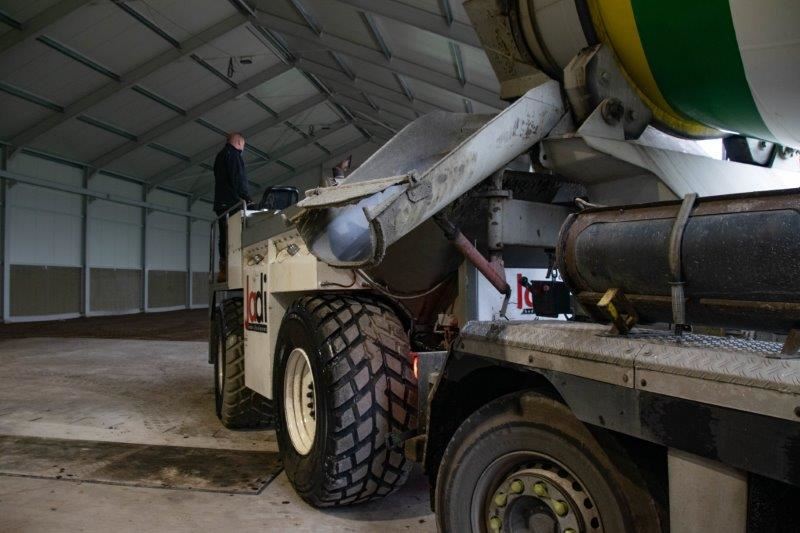

beton storten werkplaats

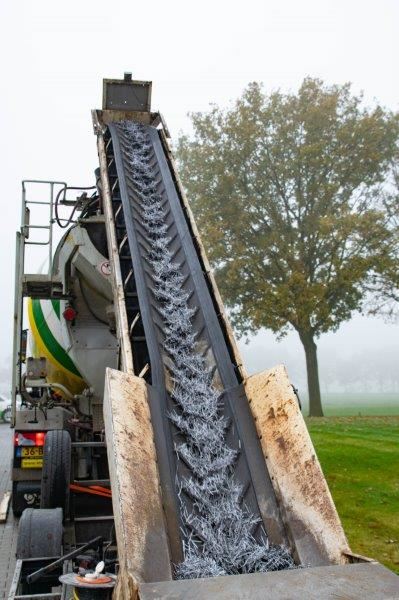

vezel toevoegen aan het beton

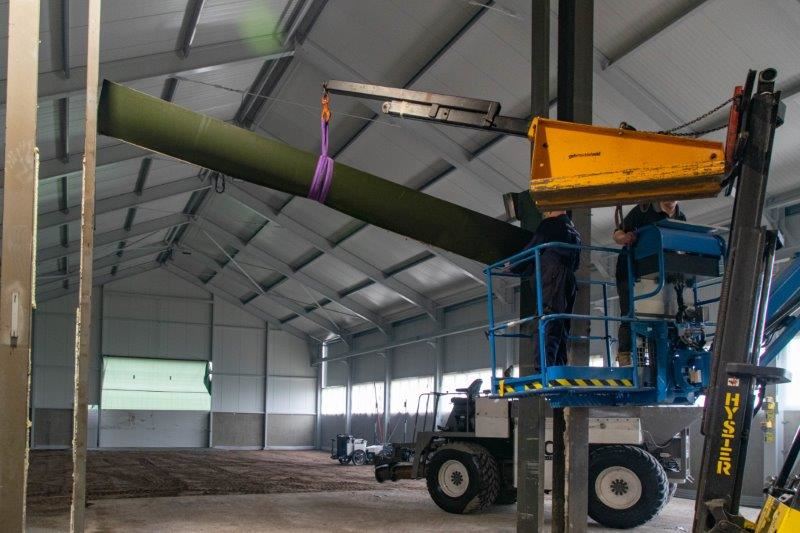

verwijderen kolom

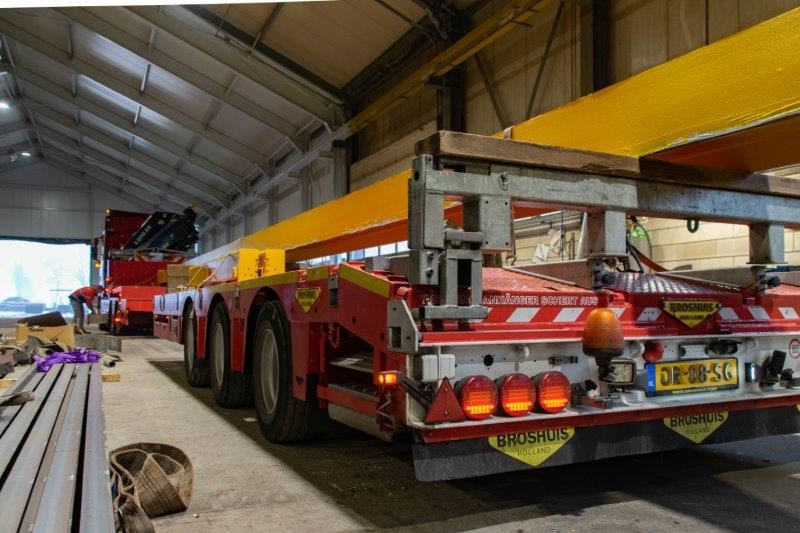

transport kraanbaanligger

Planning van de bouw

Bij de bouw van de nieuwe hal was de planning erg belangrijk. We moesten namelijk ook door met de lopende productie. Neem bijvoorbeeld de vervaardiging van de kraanbaanligger. Deze is door onszelf geproduceerd.

Wij moesten deze kraanbaanligger van IPE-650 in onze “oude” hal produceren en deze moest dus via de achterzijde, door de nieuwe hal aangeleverd worden in verband met de lengte van deze ligger. Dit kon niet over een pas gestorte betonvloer maar uiteraard moest de ondergrond wel hard genoeg om de vrachtauto overheen te laten rijden.

Na de productie van de ligger moest deze naar Demag & van den Berg in Den Haag. Daar wordt deze verder afgemonteerd.

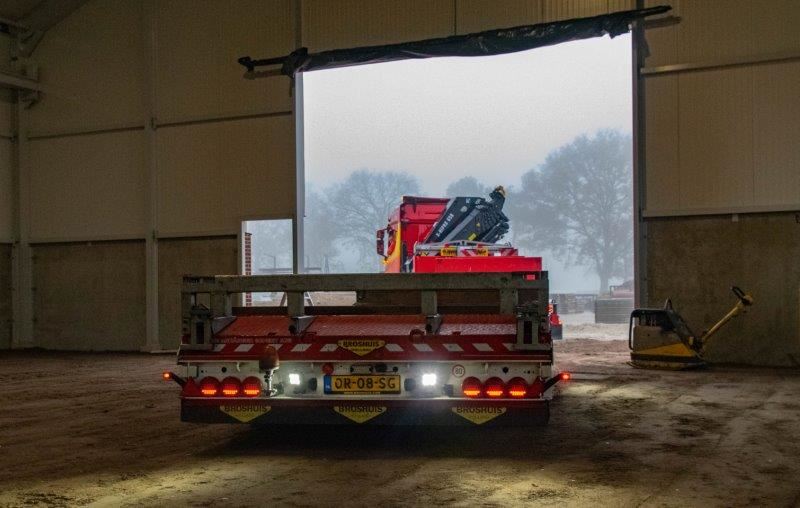

verplaatsen kraanbaanligger

kraanbaanligger

kraanbaanligger

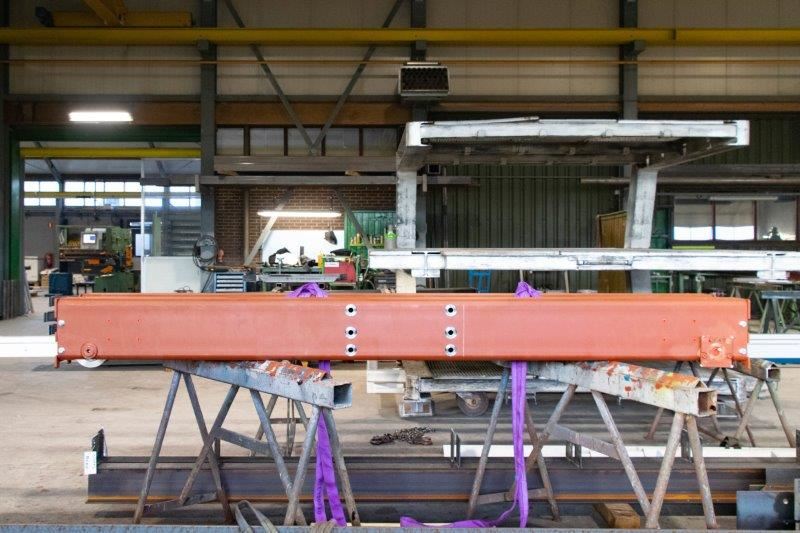

wielkasten kraanbaan

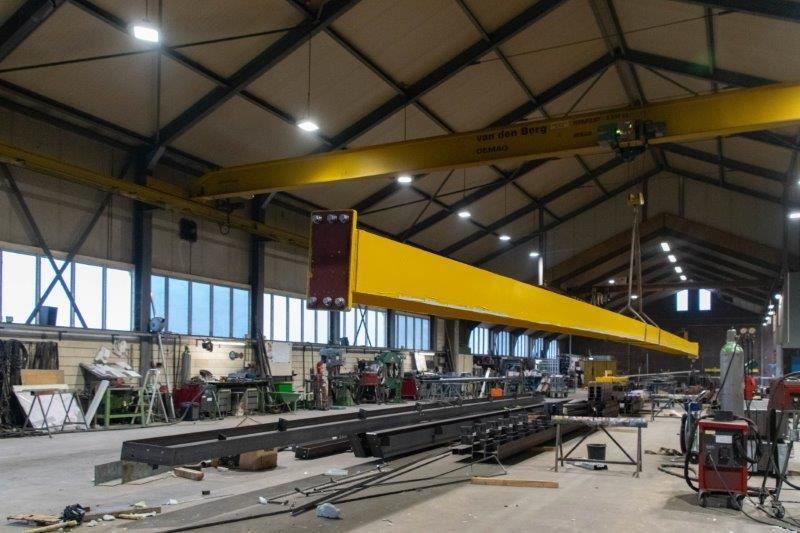

Kraanbaanligger

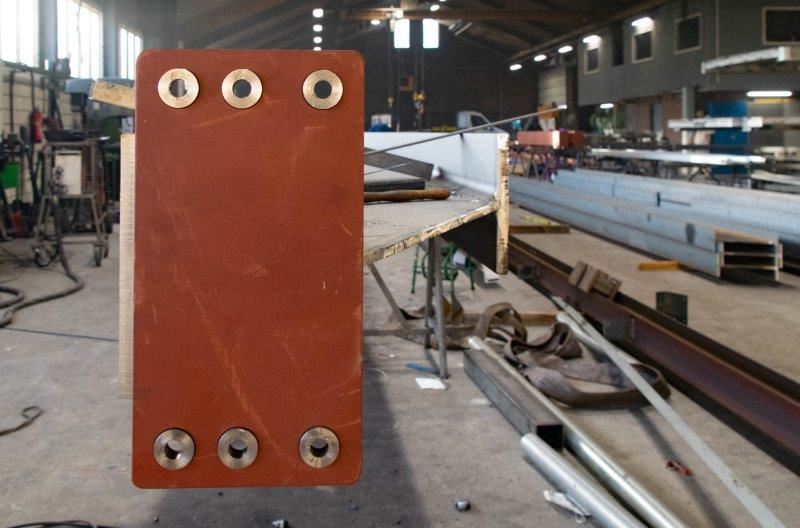

Voor onze nieuwe kraanbaan produceren wij een kraanbaanligger. De HEA650 die we daarvoor gebruiken weegt 3600 kg. De montageplaten (foto hieronder) zijn voorzien van gekotterde montagegaten zodat de wielkasten (zie bovenstaande foto)

gekotterde montagegaten

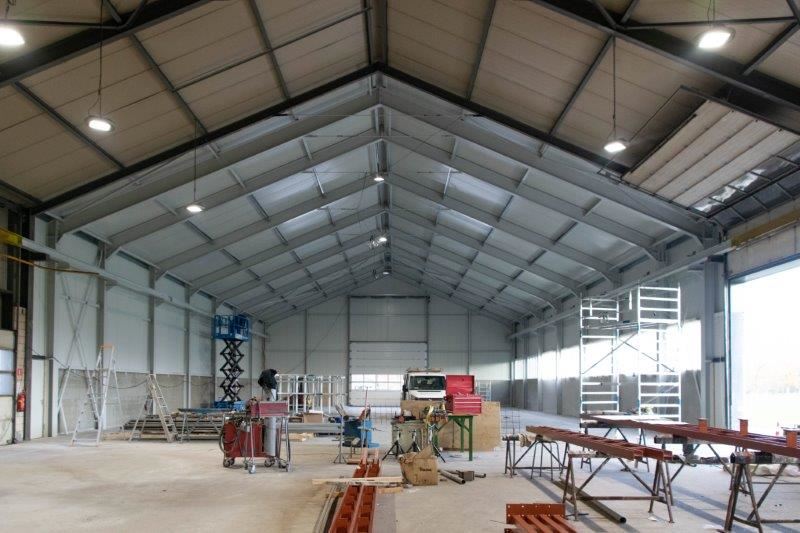

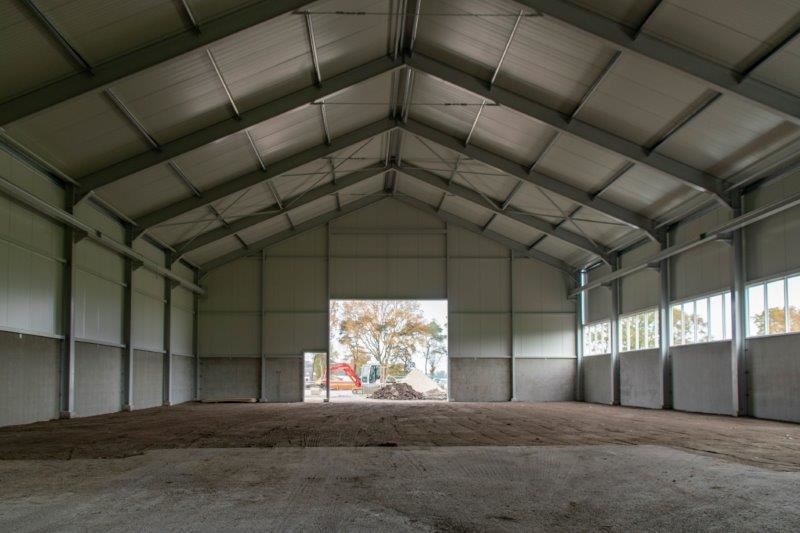

bedrijfshal

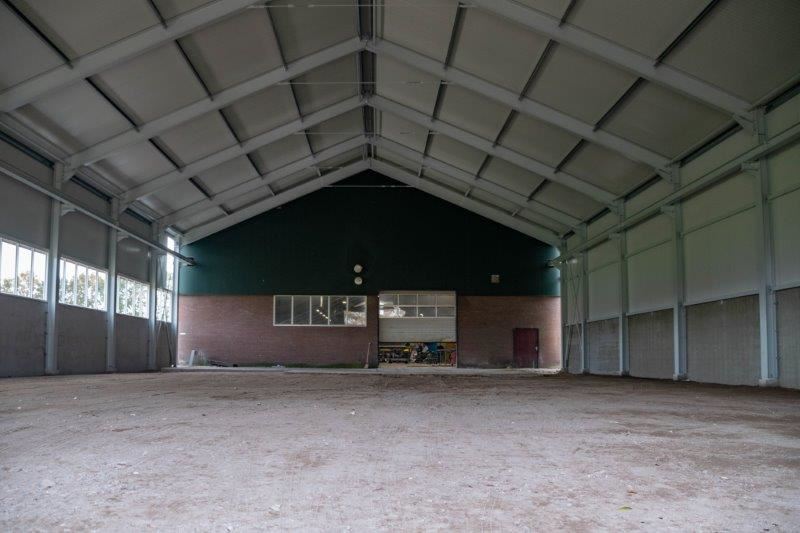

nieuwe hal

uitbreiding werkplaats

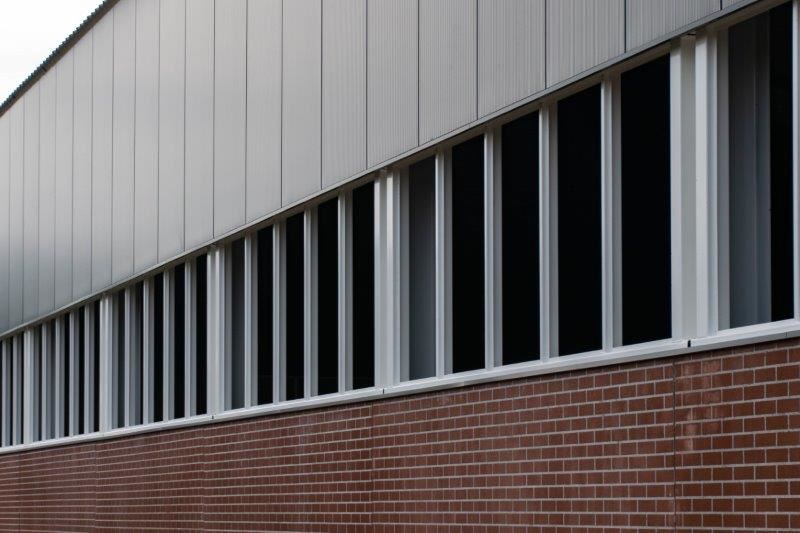

kozijnen geplaatst

kozijnen

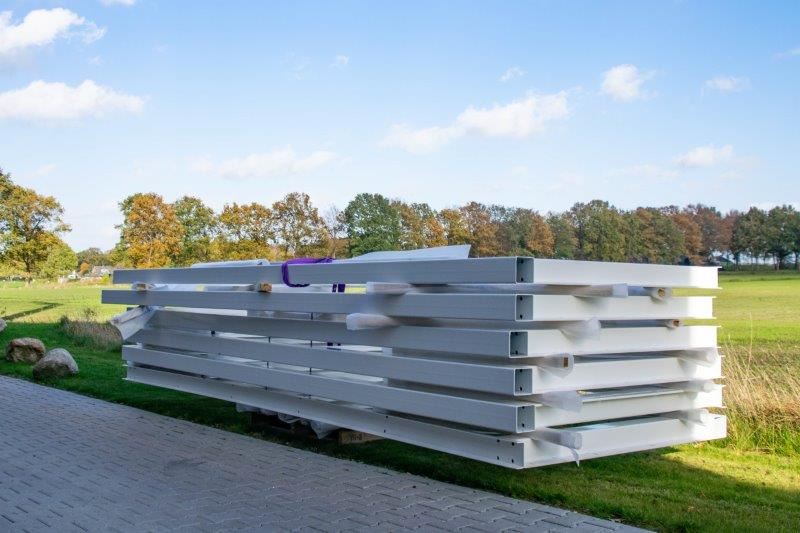

Stalen kozijnen

Onze nieuwe hal is voorzien van door onszelf vervaardigde kozijnen.

De kozijnen zijn gemaakt van stalen kokers, koudgewalst U en IPE’s. Deze zijn thermisch verzinkt en daarna voorzien van poedercoating.

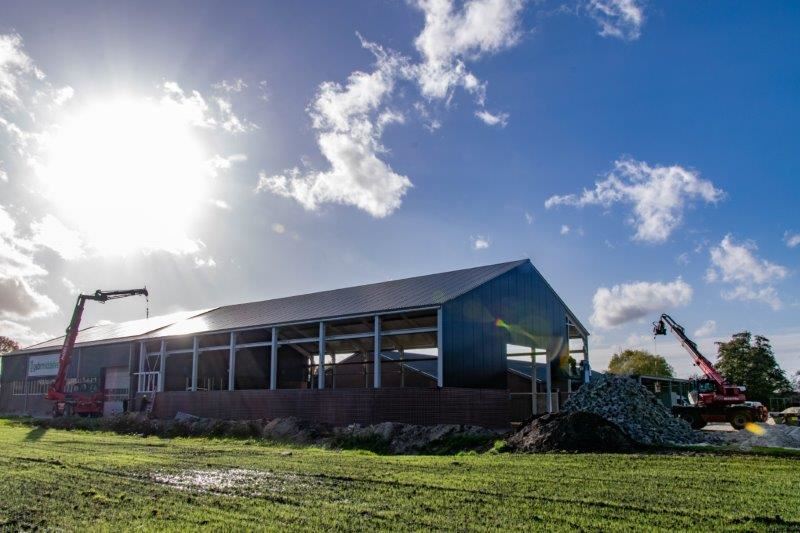

beplating uitbreiding

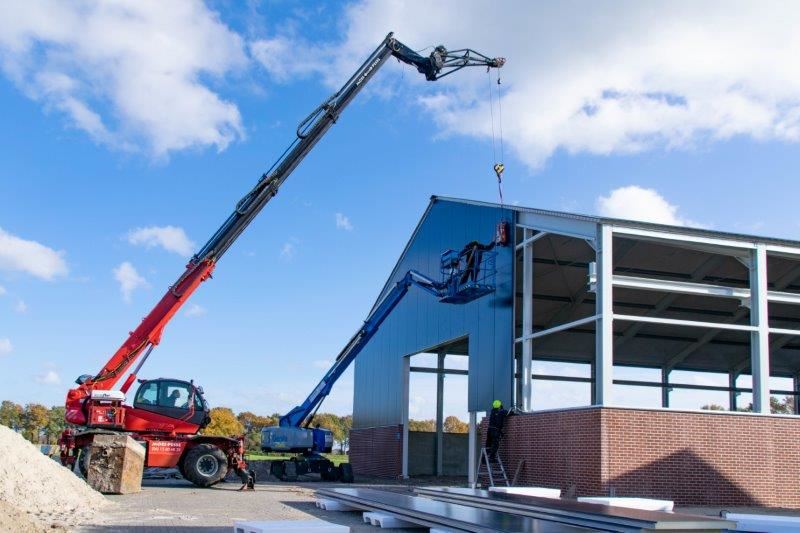

montage beplating

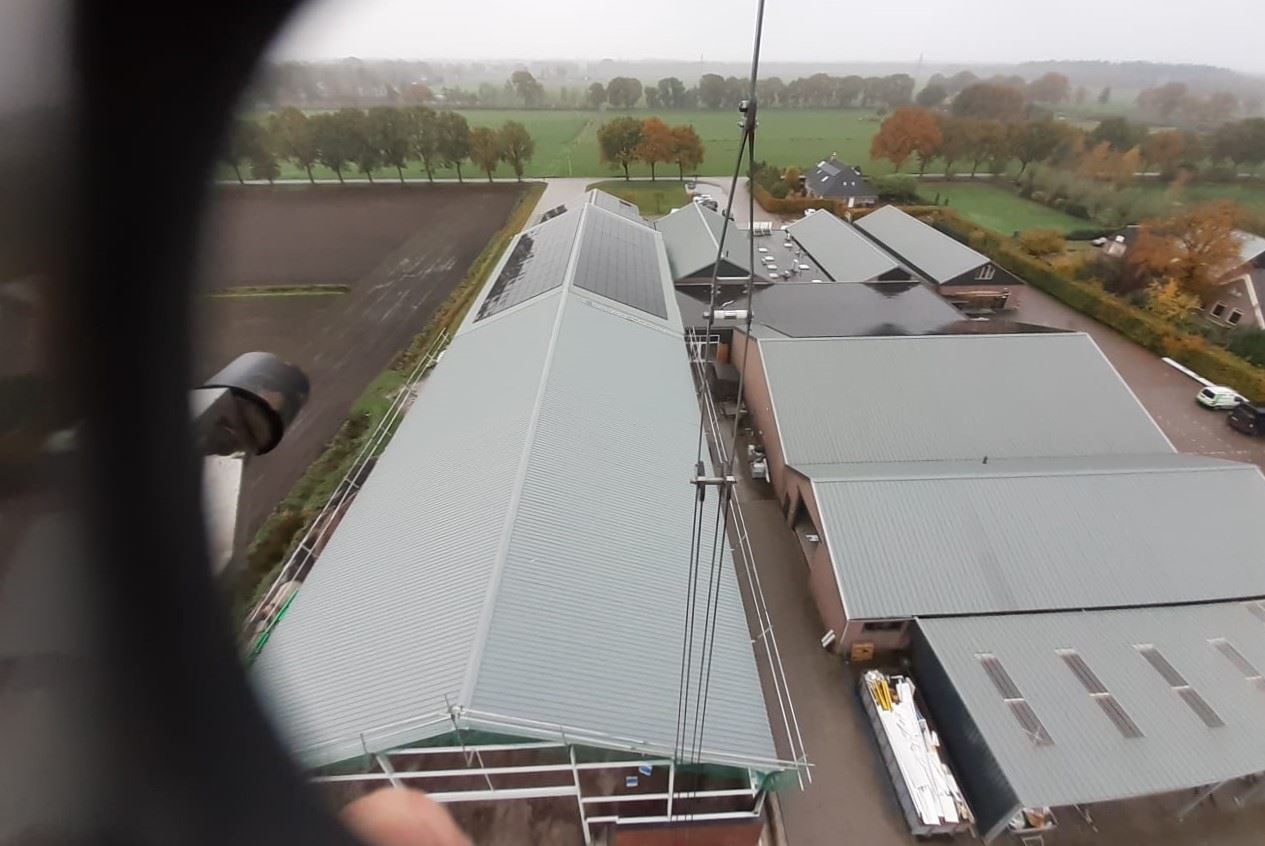

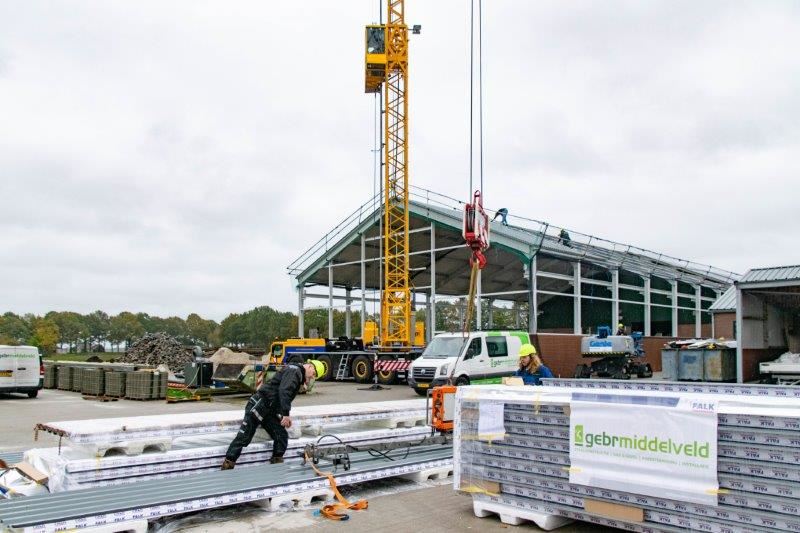

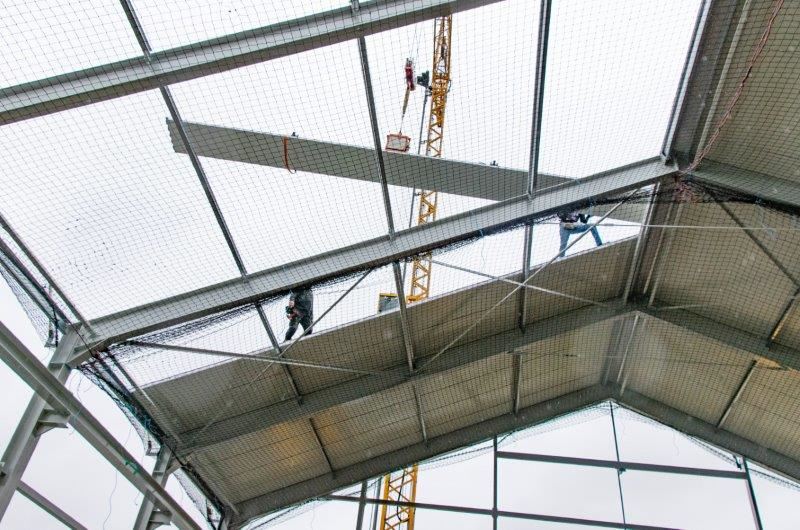

hallen-middelveld

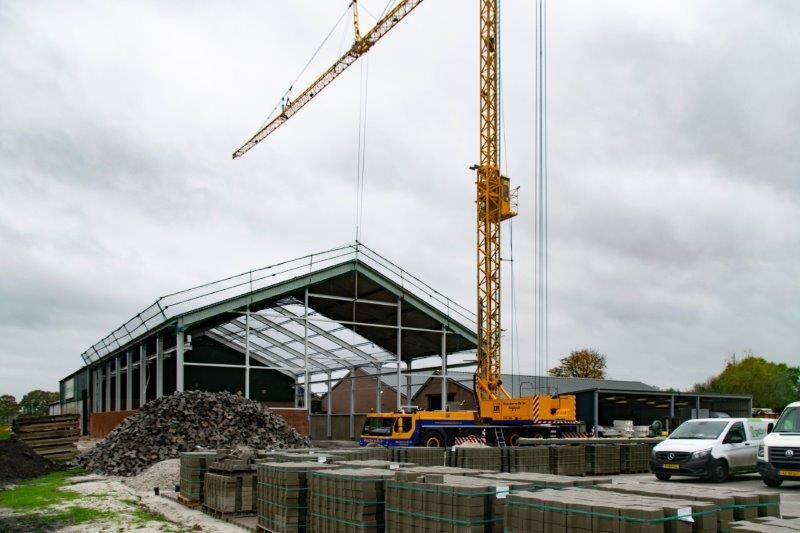

uitbreiding constructiehal

dakbeplating

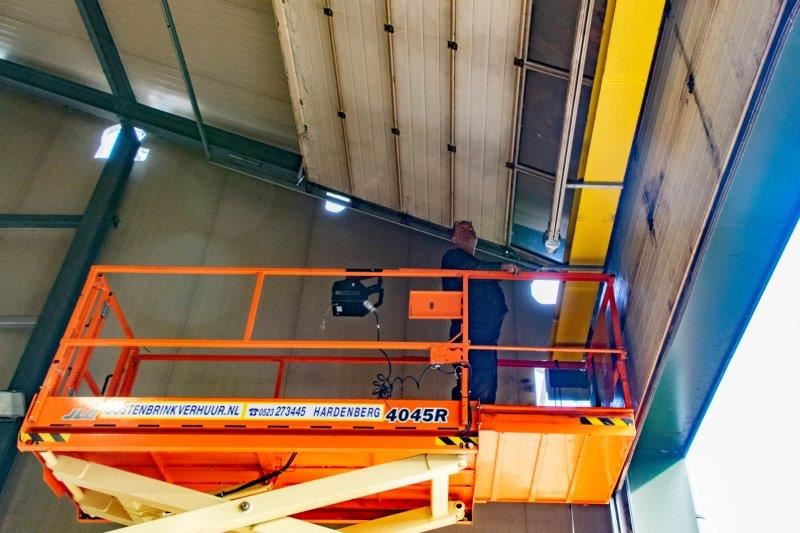

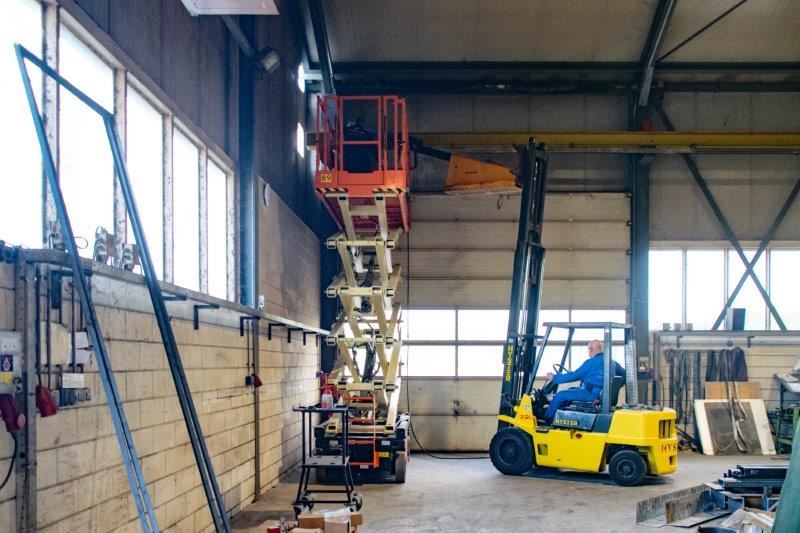

kraanbaan verlengen

Kraanbaan

Op bovenstaande foto worden er voorbereidingen getroffen om de kraanbaan te verlengen.

dakbeplating monteren

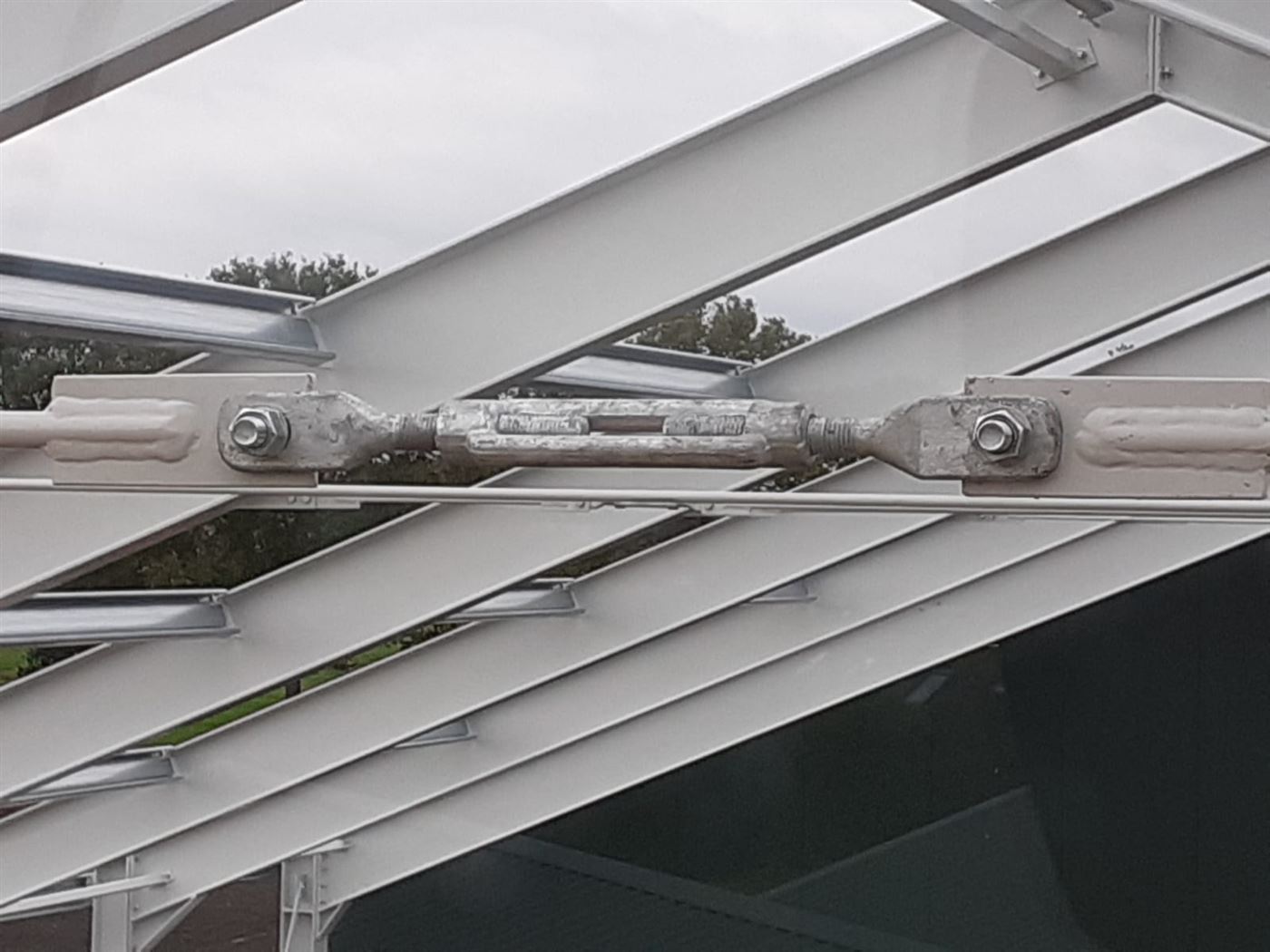

constructie

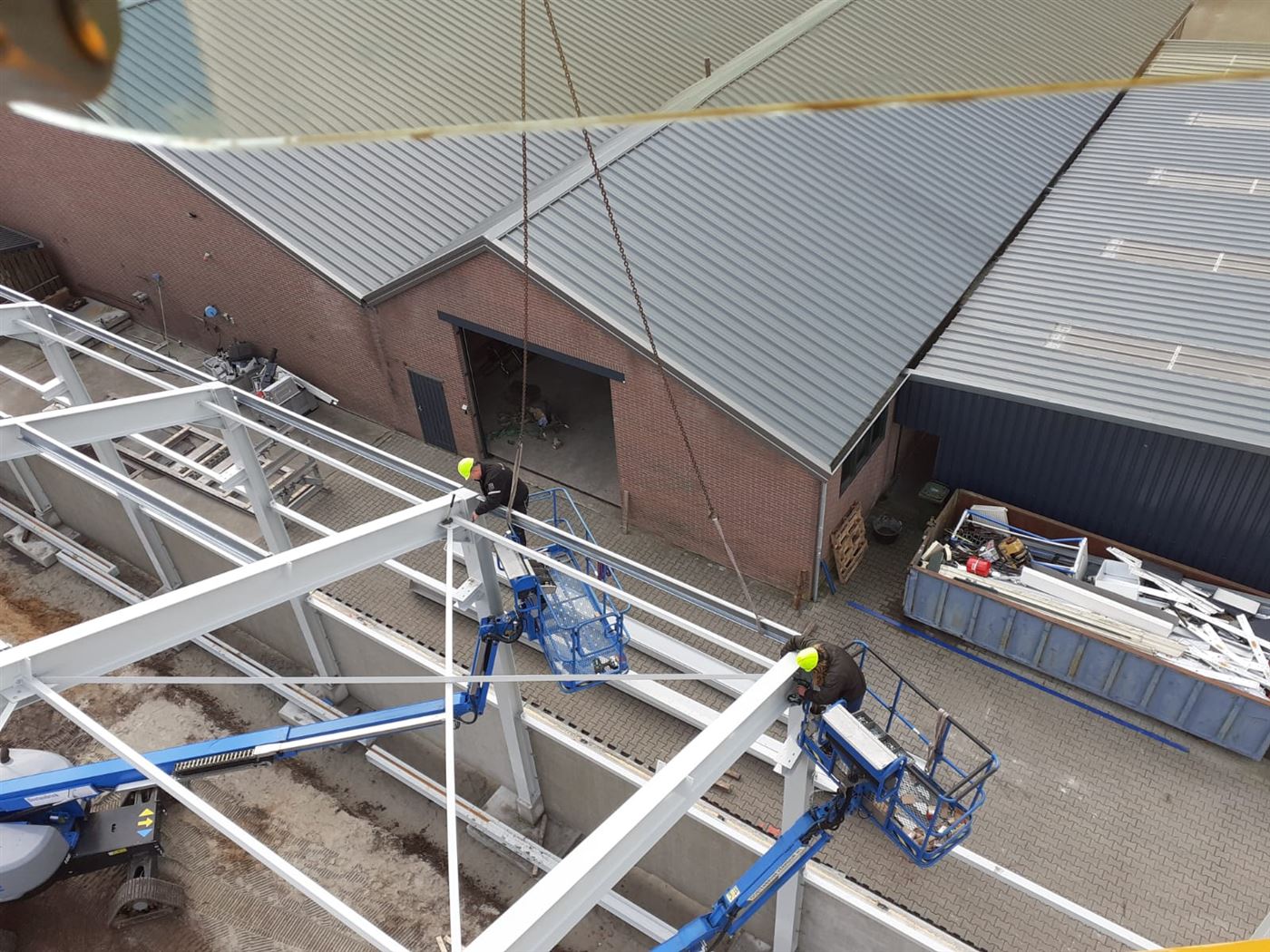

constructie plaatsen

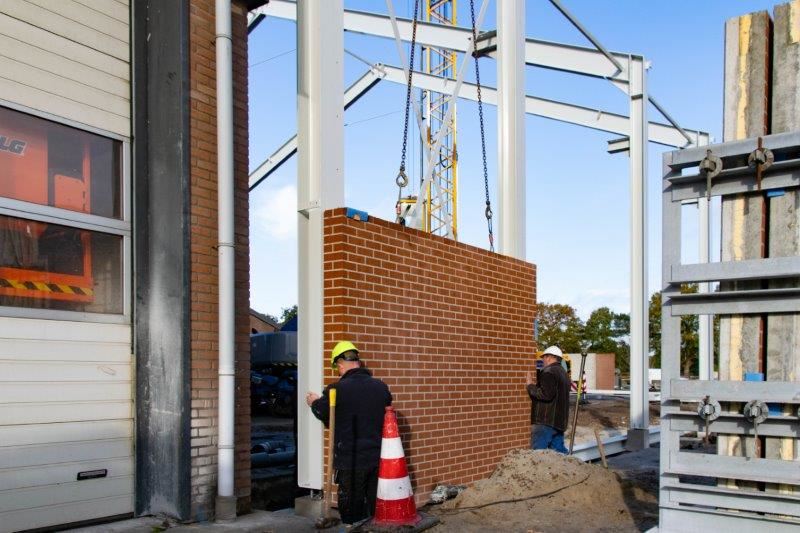

panelen montage

kraanbaan

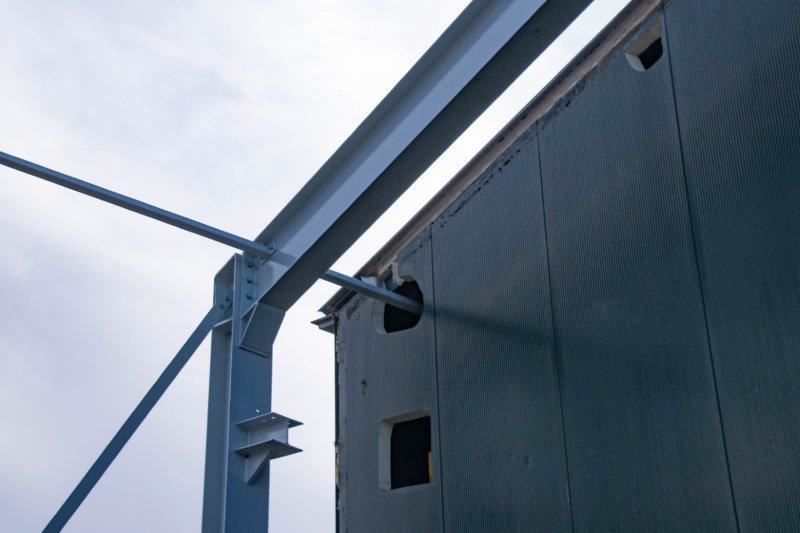

Aansluiting bestaande hal op nieuwbouw

Er zijn doorvoeren gemaakt in de oude achtergevel om de nieuwe kraanbaanconstructie aan te sluiten op de oude situatie. Het 1e spant van de nieuwe constructie is zwaarder uitgevoerd om het lichtere eindspant van de oude constructie op te vangen.

Het oude eindspant kon namelijk lichter uitgevoerd worden omdat deze werd gedragen door kolommen. Deze kolommen moesten verwijderd worden. Om de draagkracht op te kunnen vangen moest er dus een zwaarder spant toegepast worden.

De verbinding is gemaakt door de montage van afstandkokers en een IPE die over de zware ligger van het nieuwe spant liggen.

Nu is er bij de nieuwe hal voor gekozen een zwaar eindspant  (zelfde als de rest van de spanten). Mocht er in de toekomst dan toch nog een uitbreiding komen dan kunnen de kolommen in de achtergevel verwijderd worden zonder aanpassingen.

kraanbaan

Bovenstaand: voorbereiding verlengen kraanbaan

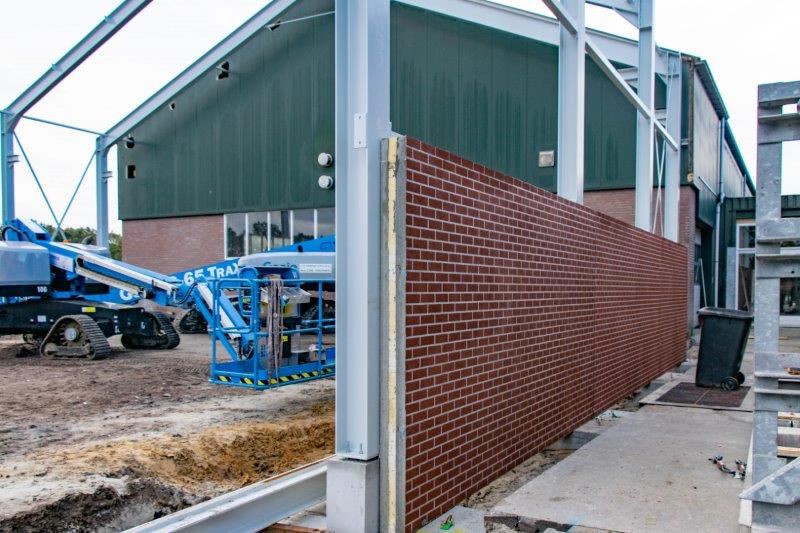

panelen monteren

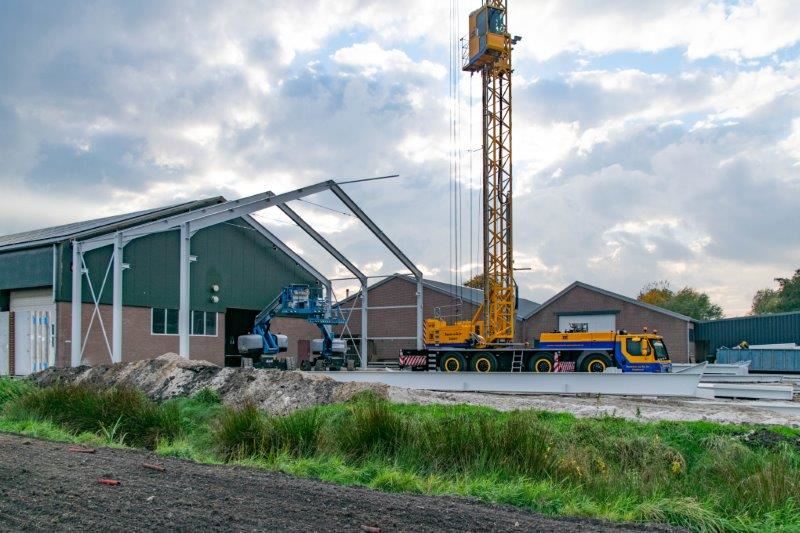

constructie werkplaats

Constructie uitbreiding werkplaats

Bovenstaand: Montage van de constructie

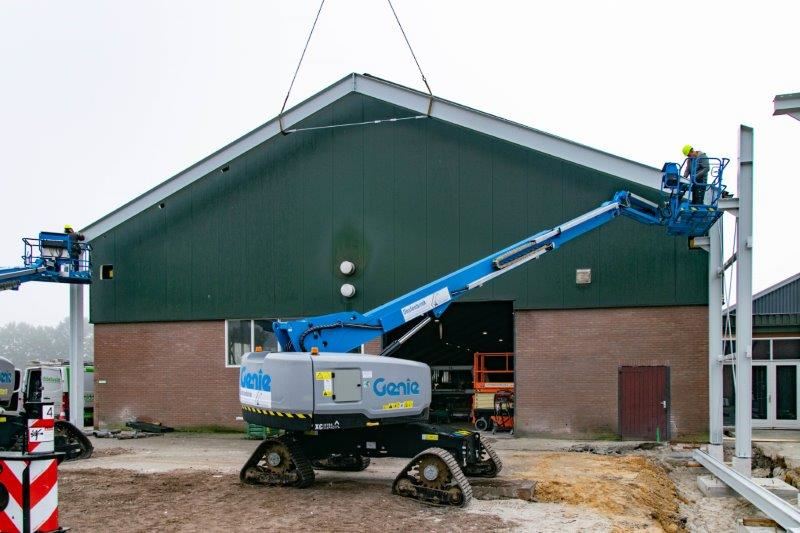

kolom plaatsen

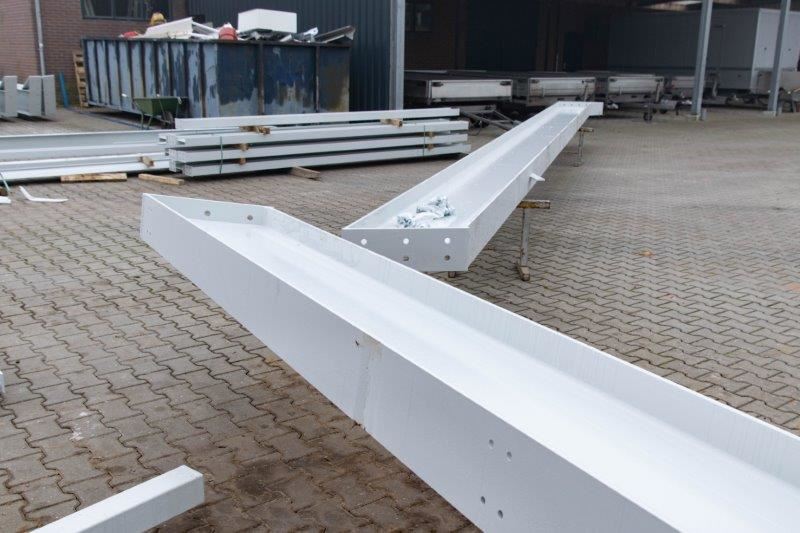

spant monteren

Spant

Bovenstaand: de spanten worden op de grond in elkaar gezet en daarna geplaatst.

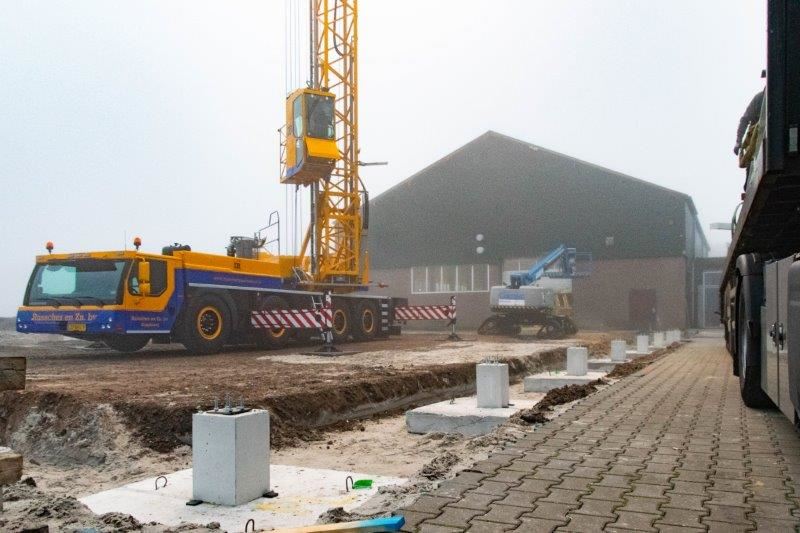

uitbreiding werkplaats

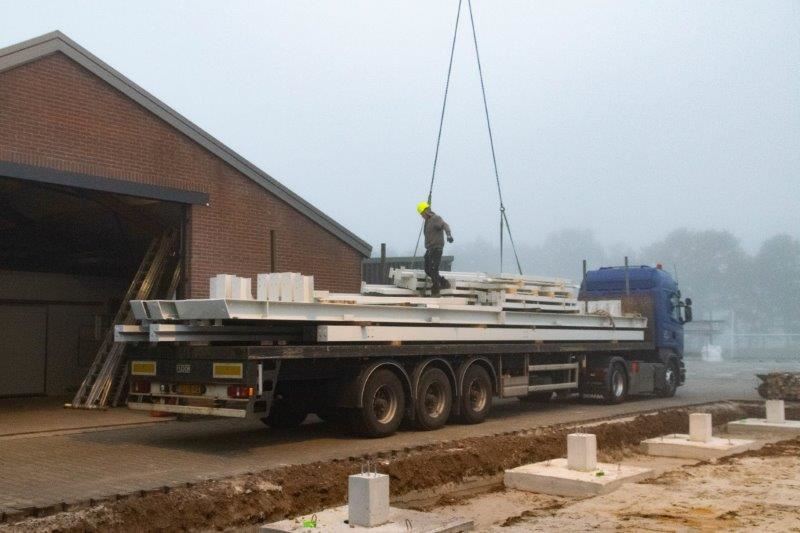

lossen constructie

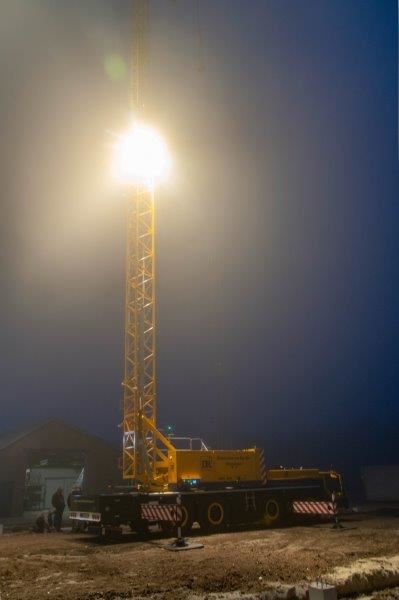

Start uitbreiding werkplaats

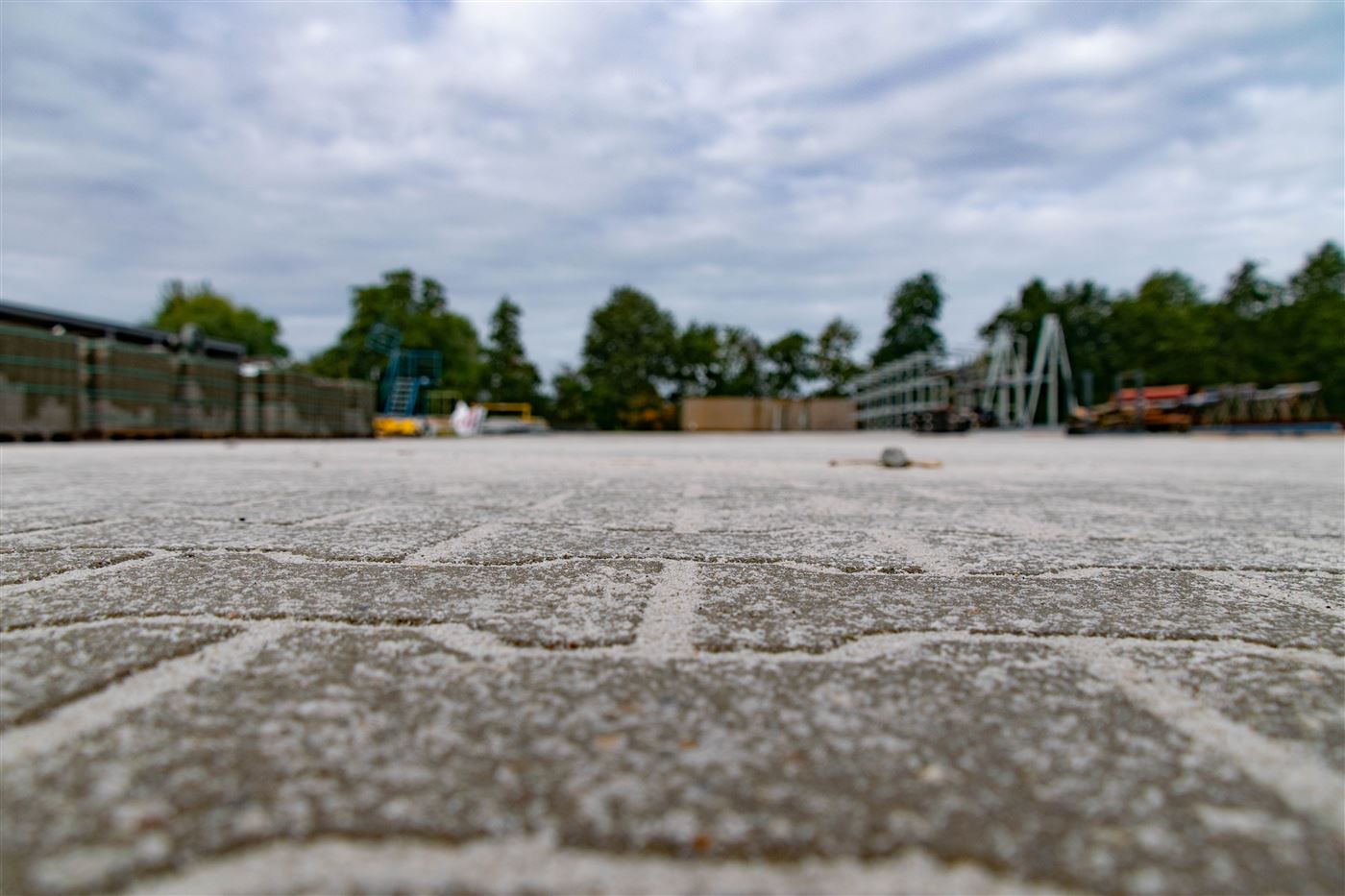

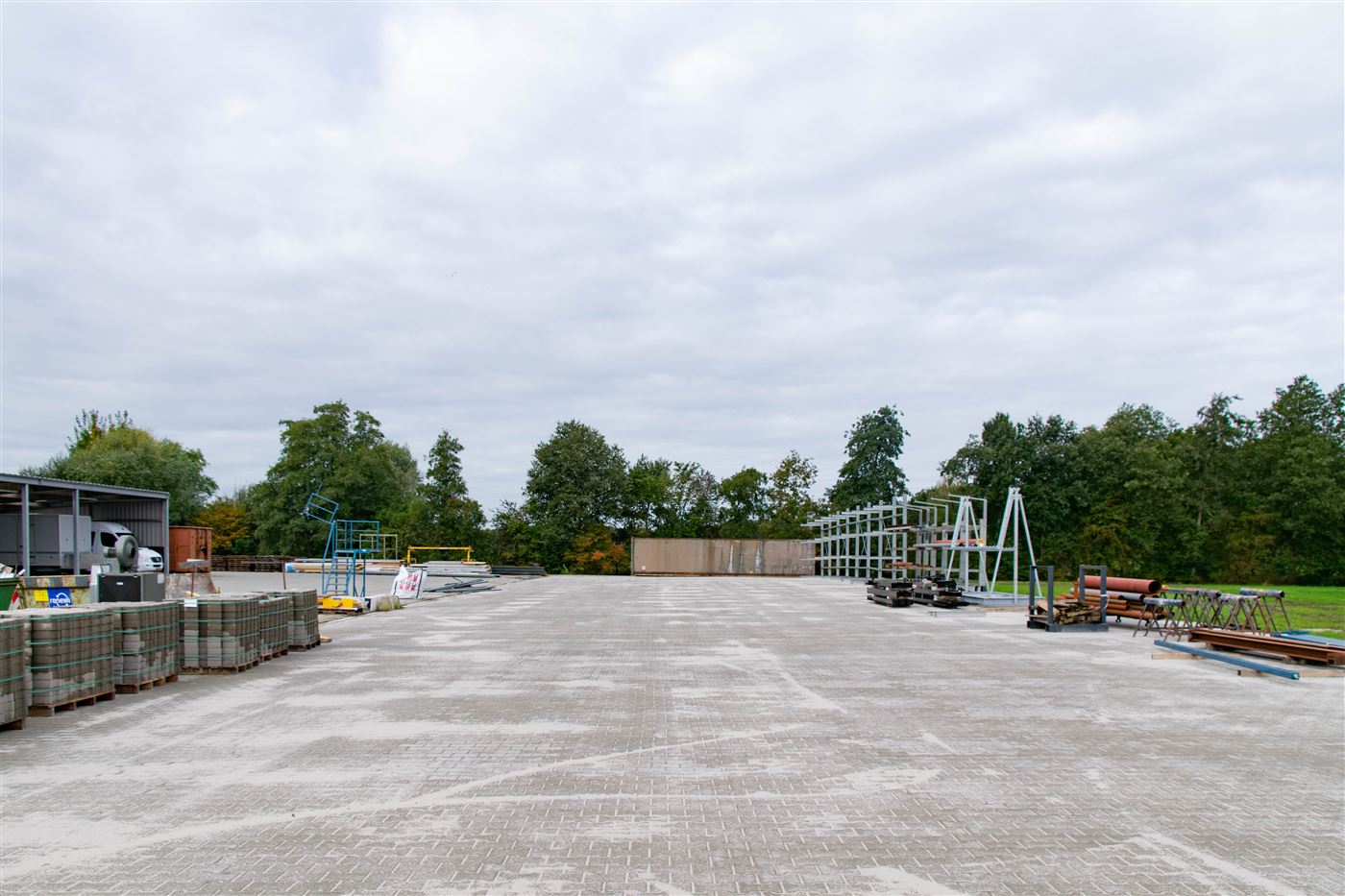

nieuwe parkeerplaats

parkeerplaats

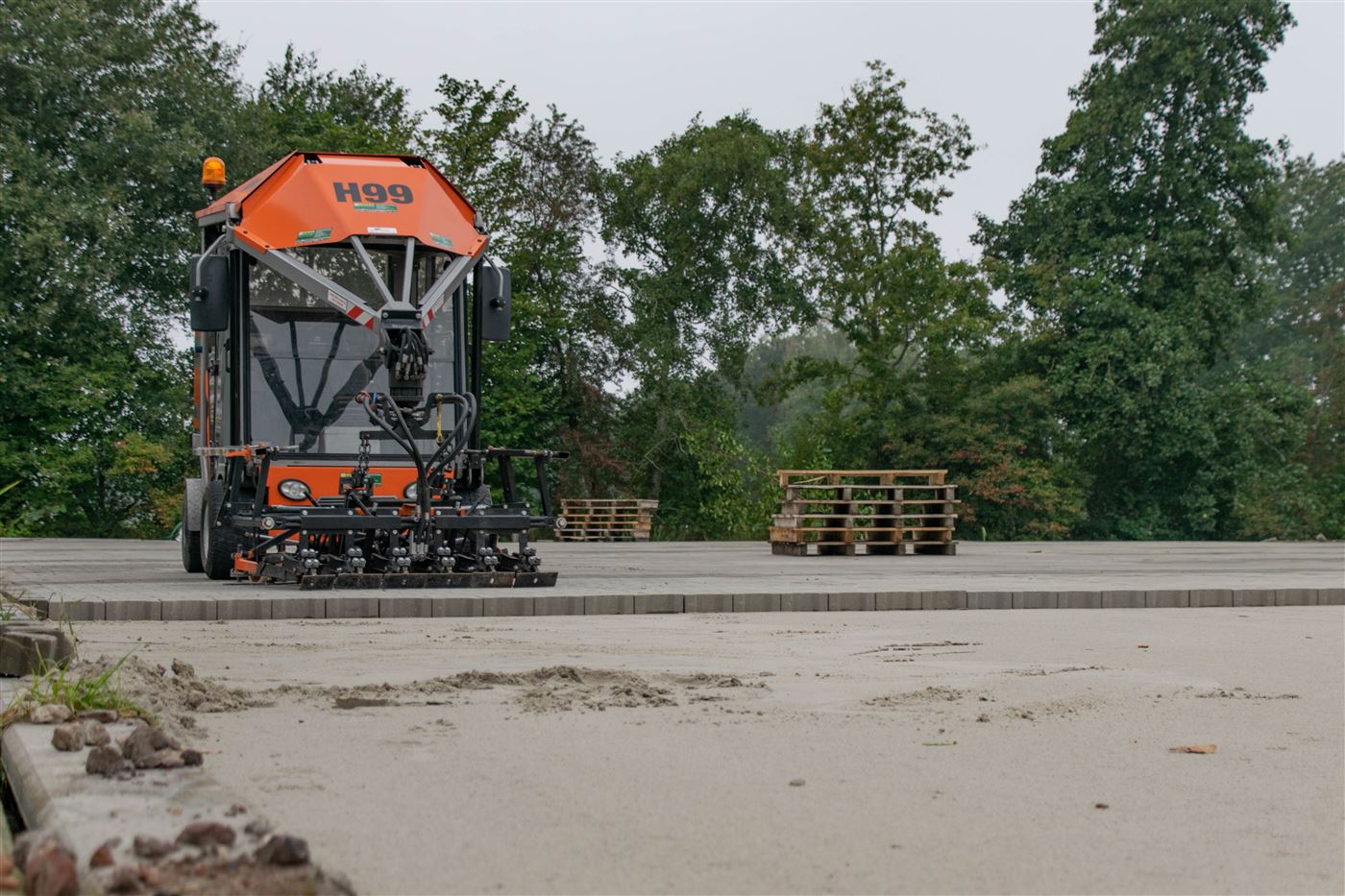

bestraten

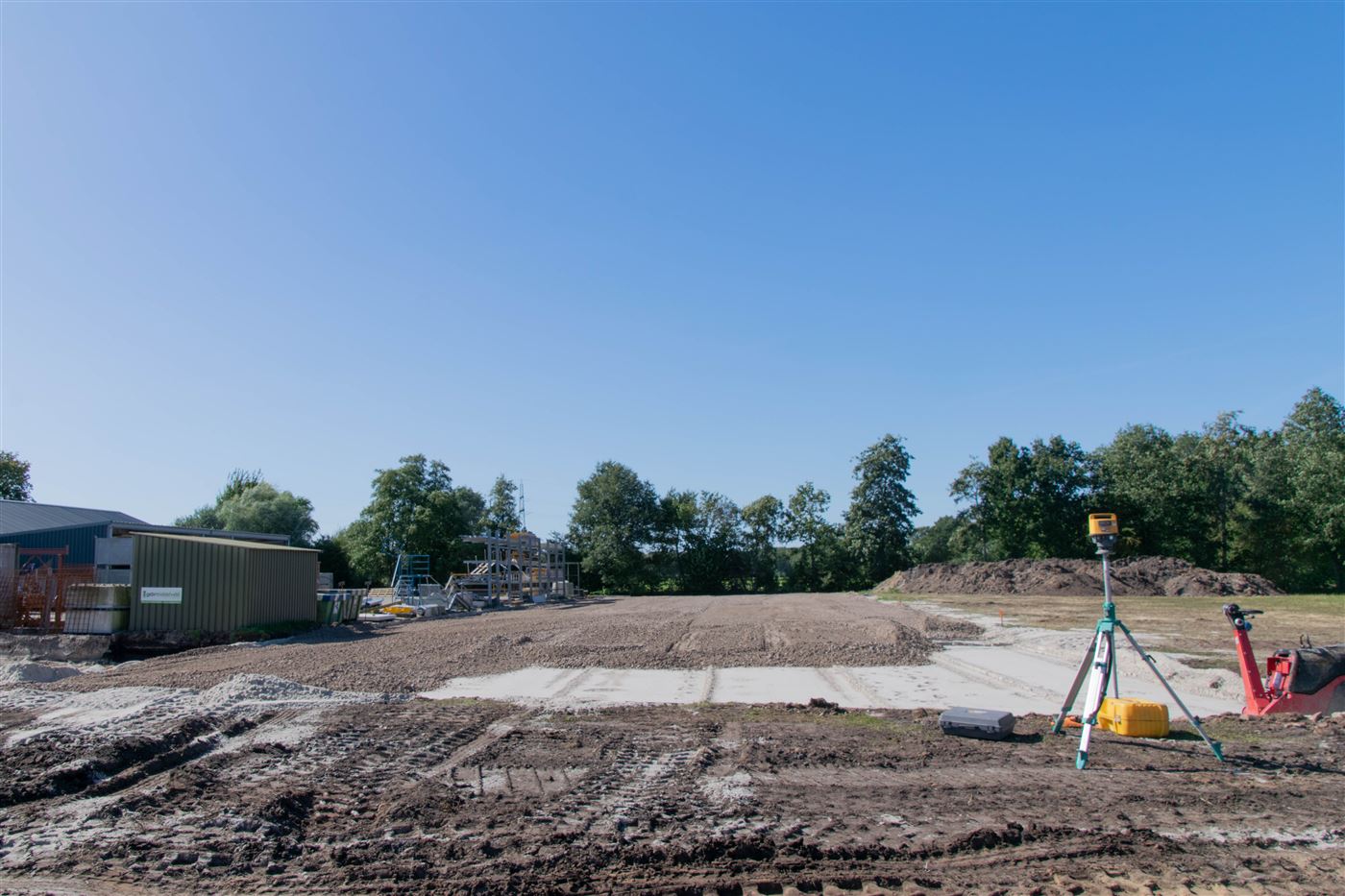

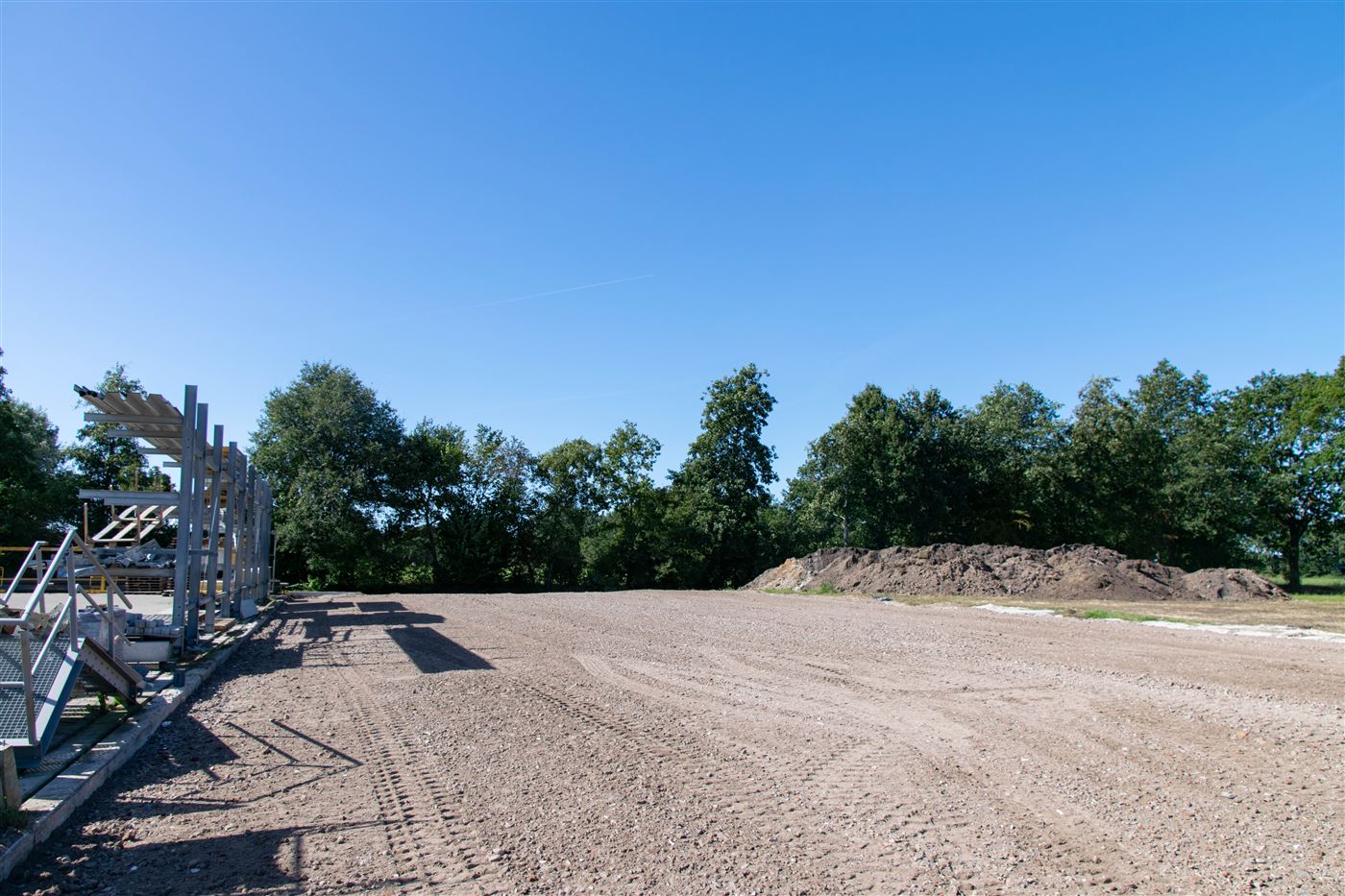

ondergrond bestrating

ondergrond bestrating

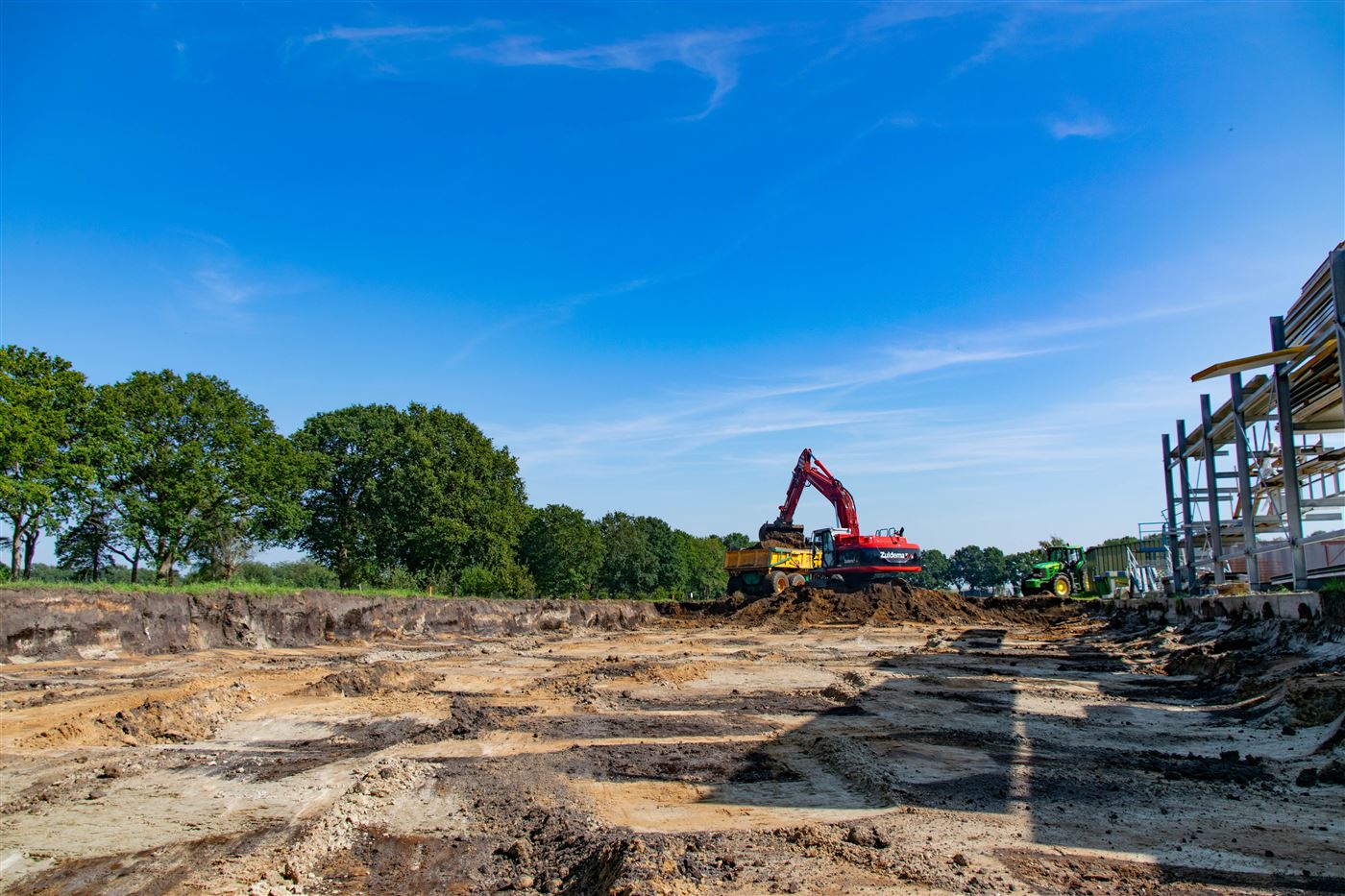

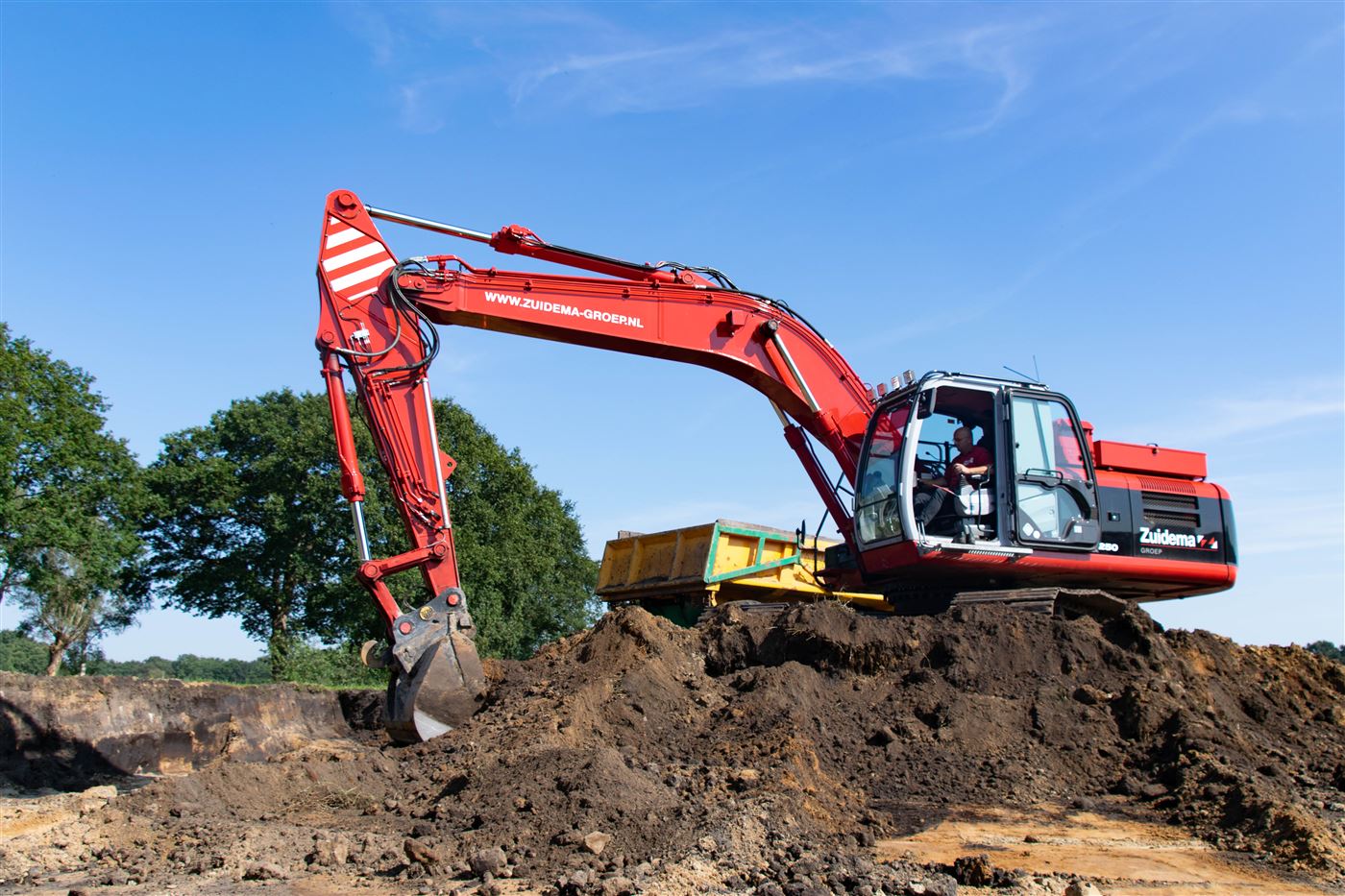

afgraven ten behoeve van parkeerplaats

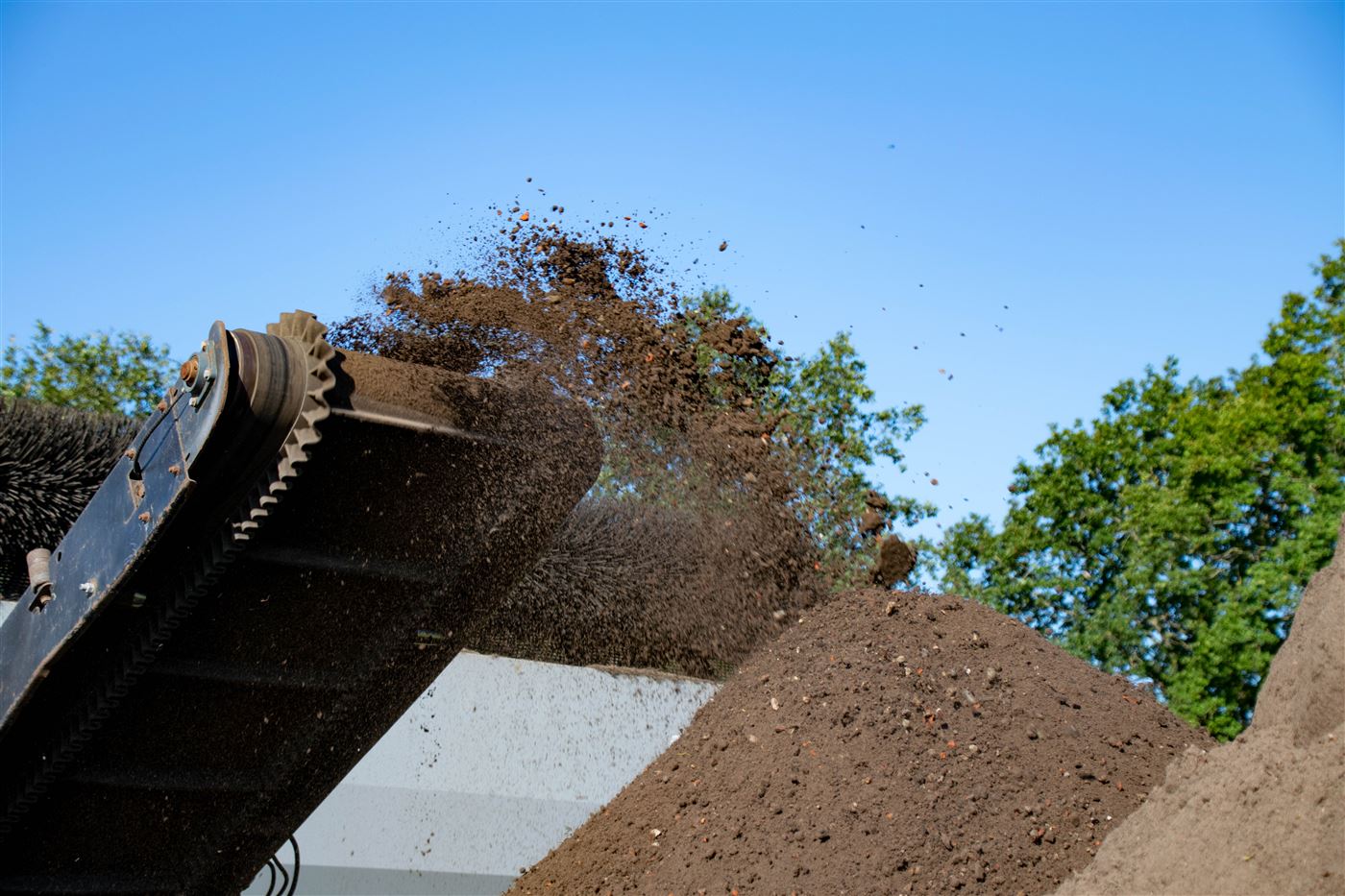

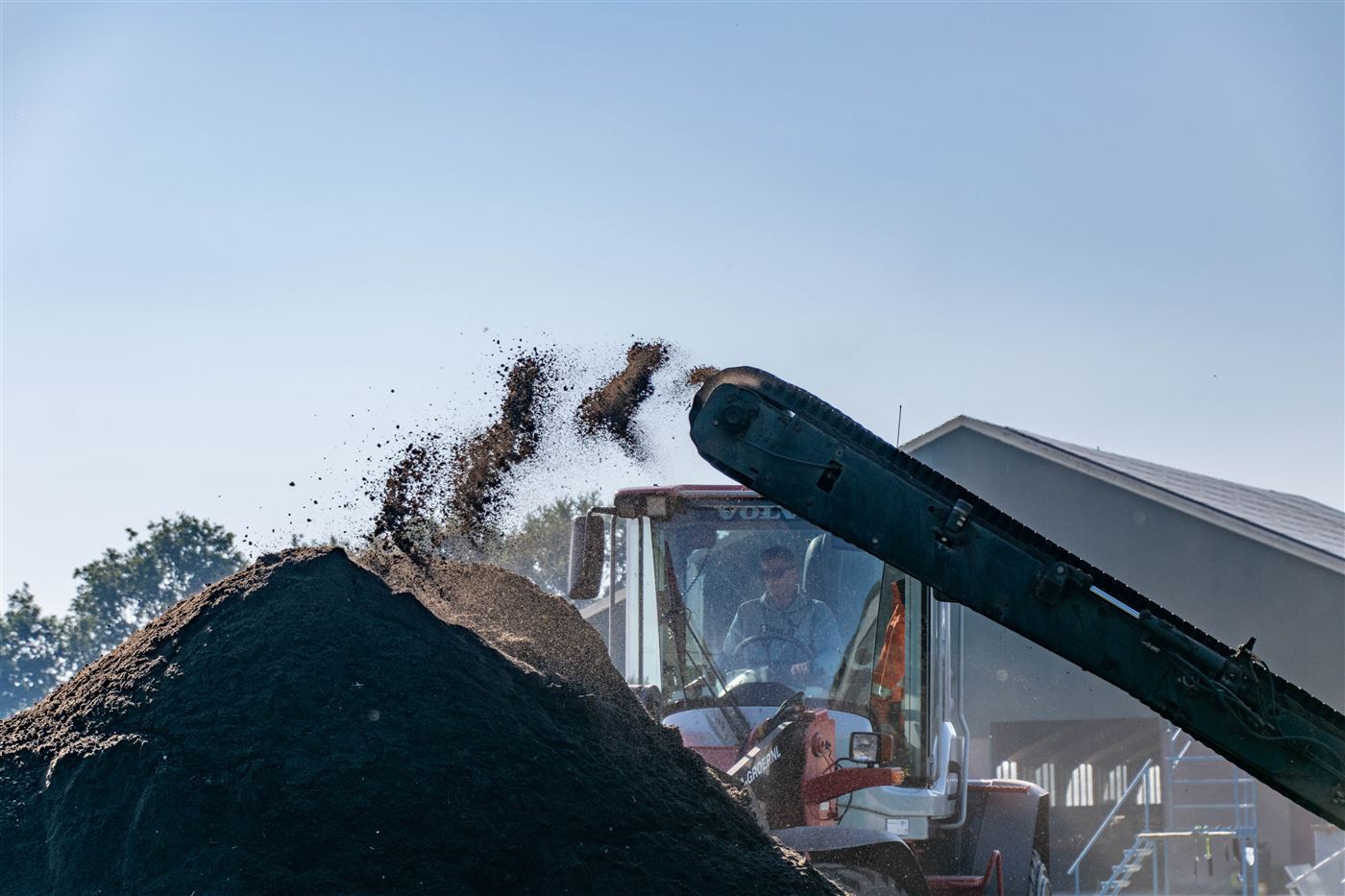

afgegraven grond filteren

afgegraven grond filteren

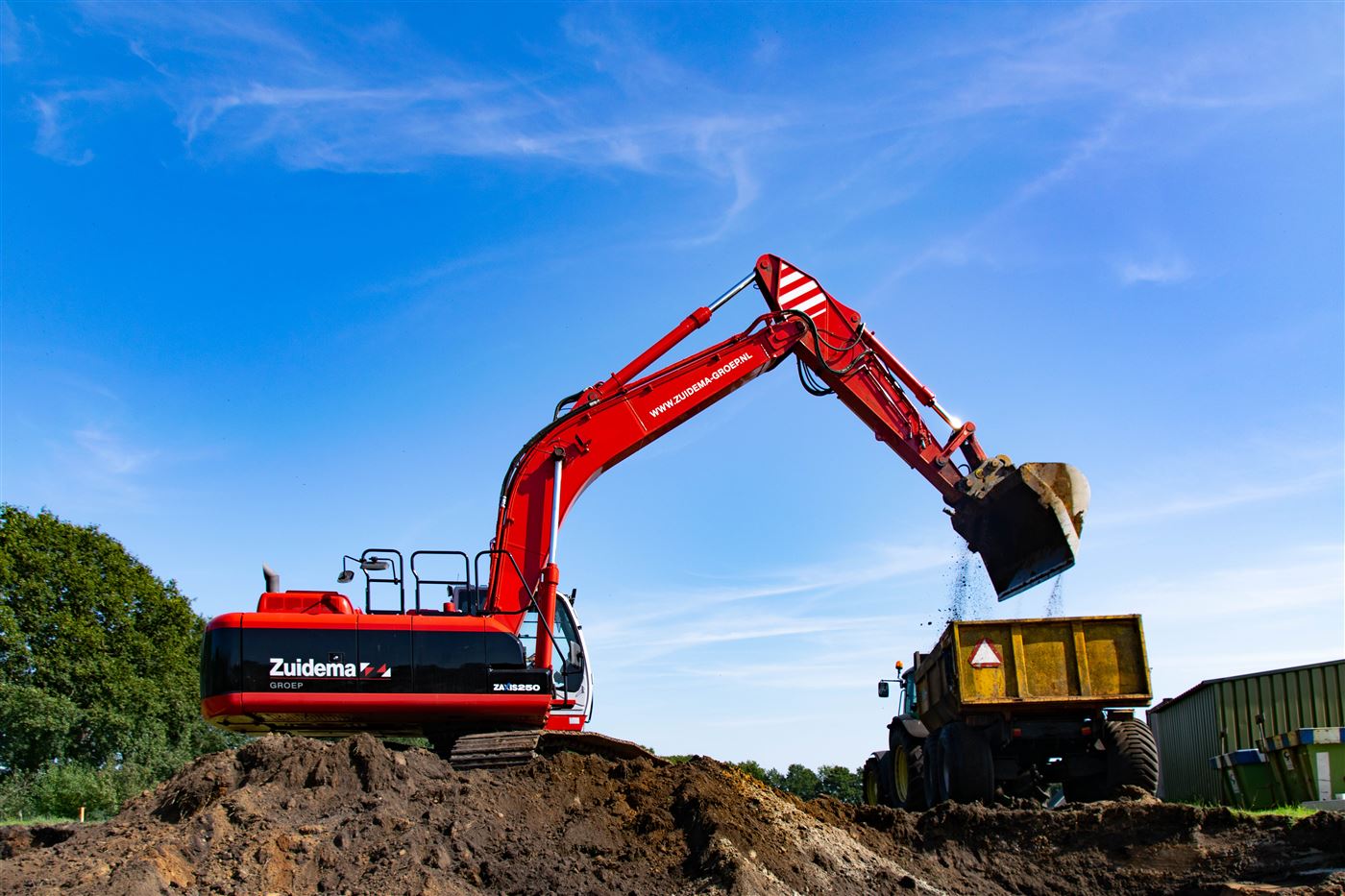

afgraven ten behoeve van parkeerplaats

afgraven ten behoeve van parkeerplaats

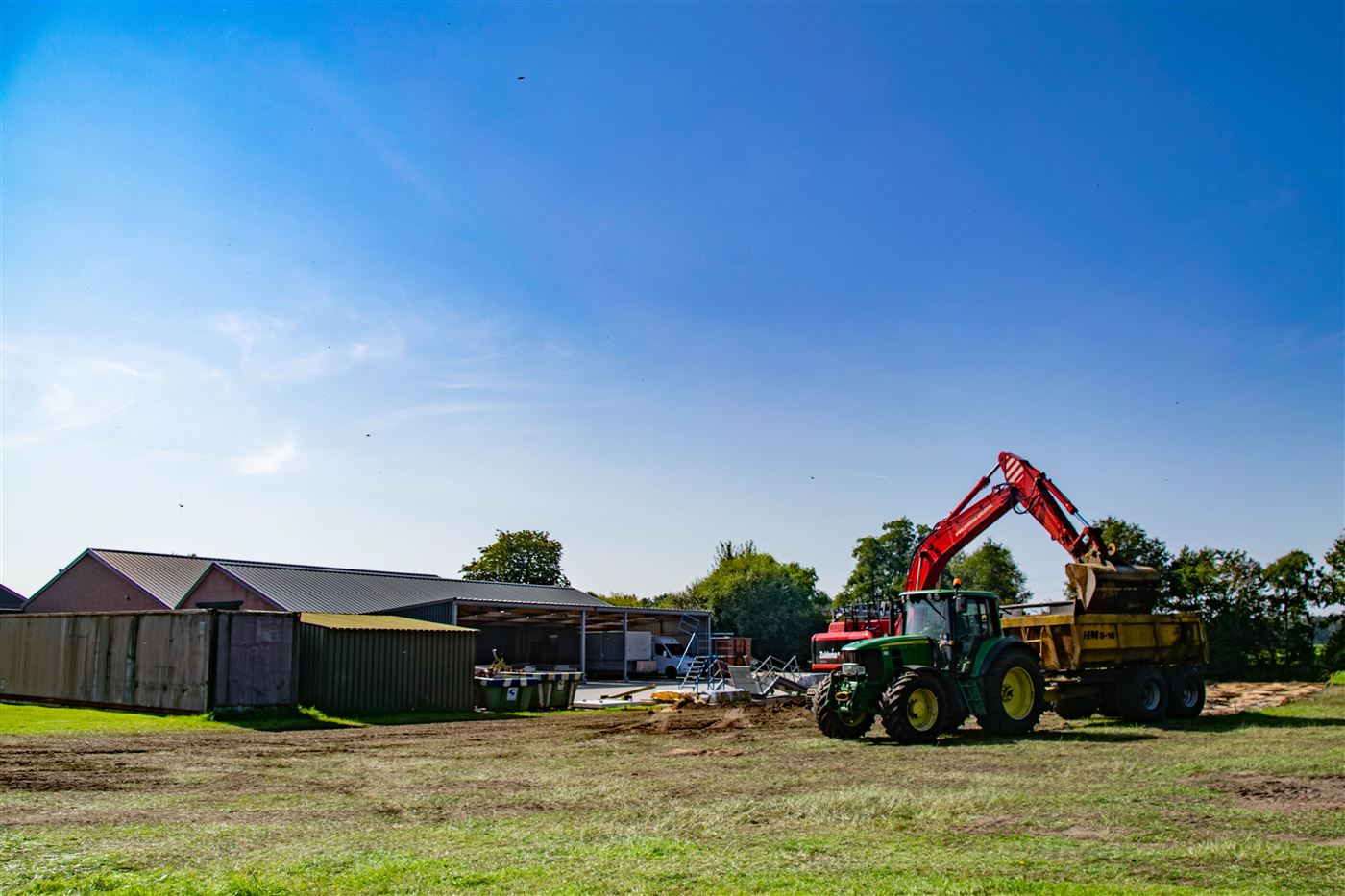

zand afgraven

uitzicht op de werkplaats
